自来水流量计主要用来测量流动性较好的导电介质流量，一般用于智能化、自动化工程的好帮手，下面就来看一下自来水流量计的安装方法，用较简单的一张图片就明白自来水流量计是如何安装的。

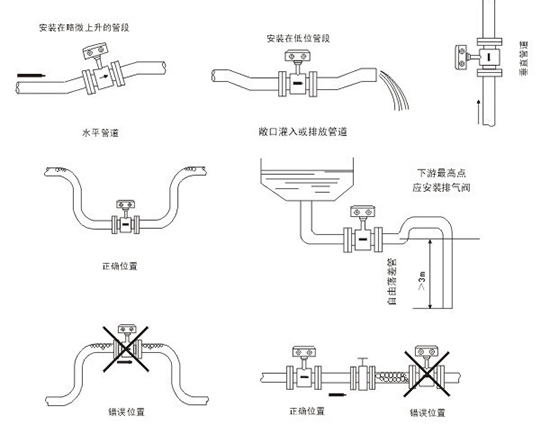

先让我们来看一下这几张图片：自来水流量计安装图

自来水流量计安装基本知识

选择充满液体的直管段，如管路的垂直段（流向由下向上为宜）或充满液体的水平管道（整个管路中*低处为宜），在安装与测量过程中，不得出现非满管情况。

1、测量位置应选在上游大于5D和下游有3D直管段处，或按照厂家仪表说明书安装。

2、测量点选择应尽可能远离泵，阀门等设备，避免其对测量的干扰。

3、测量点选择应尽可能远离大功率电台，强磁场干扰源等。

自来水流量计安装及环境要求

环境条件：

流量计，特别是带智能液晶显示屏幕的流量计，安装位置应该尽量避免阳光直射，环境温度要在5C~55C之间。

避开强干扰源

要选择无强电磁场辐射的场所安装流量计，避开例如电动机、变压器、变频器等一些容易引致电磁干扰的设备。流量计的测量原理基于法拉*电磁感应定律，它产生的原始信号非常微弱，不足毫伏。如果流量计附近有强电磁场辐射，将会影响测量的精确度，甚至无法正常工作。

直管段长度

注意尽量避开涡流产生部件，如各种阀门、弯头、旁路等，尽量延长流量计上下游直管段，必要时安装整流管，确保流量计的上游直管段必须为5个DN（测量管径）以上，下游保证在2个DN以上。

液体电导率必须均匀稳定

不要把流量计安装在被测流体电导率*不均匀的地方。如果上游有不同介质注入，将会导致电导率不均匀，而且会影响测量。这种情况下，建议将注入口移到下游；如果必须从上游注入，则应该尽量远离流量计。一般保持20个DN以上的距离为佳，以保证液体充分混合均匀。

保持电*轴线处于水平

测量电*平面必须保持水平，这样可以防止由于气泡而导致的两个电*之间的短时间绝缘。

无气泡

在流量计安装管道设计时应确保无气泡产生。

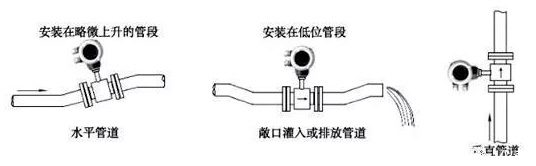

流量计管路满管

流量计可以水平、垂直和倾斜安装。但是管路结构应保证测量管必须始终充满液体（满管）。管路设计时注意确保测量管段无气泡，否则将会造成测量不稳定和偏差过大。

安装方式的选择

如果被测介质含有固体颗粒或浆液，建议垂直安装（流向自下而上），避免固体颗粒沉积在流量计测量管内。流量计在水准或倾斜安装时，其电*轴线应该处于水准位置。假如电*轴线与地面垂直，则上方的电*附近容易聚集气泡。

管道安装

避免流量计上下游管道不对中或倾斜，并保持与上下游法兰对准。安装前清除焊接残渣和凸起物，并垫上垫片。流量计装到管道上后应禁止在该管段上进行电焊作业，防止衬里受损。

接地

由于自来水流量计的感应信号很弱，易受杂讯影响。因此，传感器、转换器的基准电位必须与被测液体相同，共同接地。

自来水流量计两侧安装接地环或接地电*的作用就是建立流量计壳体和液体的等电位。

注意事项

切忌用棒或绳子穿过流量计测量管道将其吊运，因为测量管内衬一旦受到损坏，将造成流量计报废。

对DN80口径以上流量计，切忌用手或绳子拎着流量计的转换器或接线盒，因为转换器或接线盒的材质是强度较脆的铝合金，无法承受较大的重量。在储运、安装流量计的过程中，应时刻注意保护流量传感器的衬里，以免受到损坏。
