产品特点

▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

▲在现场可根据用户实际需要在线修改量程。

▲高清晰度背光 LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。

▲采用 SMD 器件和表面贴装（SMT 电路可靠性高。

▲采用 16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。

▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达 150:1

▲超低 EMI 开关电源，使用电源电压变化范围大，抗 EMC 好

▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间

▲具有 RS485、RS232、Hart 和 Modbus 等数字通讯信号输出。

▲具有自检与自论功能

1 概述-工作原理

自来水流量计测量原理是基于法拉*电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 v 的乘积。电动势 E（流量信号） 由电*检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。

E=KBdv

式中：E 为电*间的信号电压（v）

B 磁通密度（T）

d 测量管内径（m）

v 平均流速（m/s）

式中 k, d 为常数，由于励磁电流是恒流的，故 B 也是常数，则由 E= KBdv 可知，体积流量 Q 与信号电压 E-成正比，即流速感应的信号电压 E 与体积 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这是自来水流量计的基本工作原理。

由 E=KBdv 可知，被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或者紊流）就不会影响测量结果的。因此说自来水流量计是一中真正的体积流量计。对于制造商和用户来说，只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是自来水流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有分高的可靠性。

应用领域

由于自来水流量计有其独特的优点，因此被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。

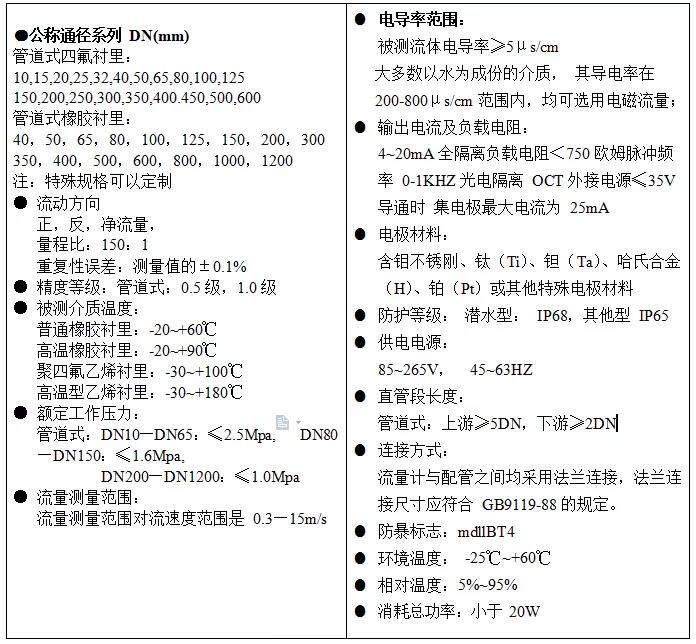

2 主要技术参数

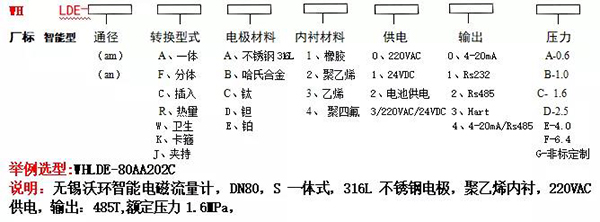

3 自来水流量计选型编码

选型时问确认的参数：在定货时详细说明，如通讯、测量介质？温度？压力？分体显示？直读显示？外壳材质、表体、法兰、管道材质、供电方式 220VAC 或 24VDC 等。如需其他特殊规格可协议订货

4 自来水流量计选型说明

正确地选用自来水流量计是保证用好自来水流量计的前提条件。选用什么种类的自来水流量计应根据被测流体介质的物理性质和化学性质来决定，使自来水流量计的通径，流量范围，衬里材料，电*材料和输出电流等，都能适应被测流体的性质和性质和流量的要求。

可测量的流体

由自来水流量计的工作原理可知，能选用自来水流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于 5μ/cm 的任何流体都选用相应的自来水流量计来测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用自来水流量计来测量流量。

传感器口径的确定

流量计使用流速*好在 0.3-15m/s 范围内，此时流量计口径可选择与用户管道口径一致。使用流速低于 0.3m/s 时*好在仪表部位局部提高流速，采用缩管方式：

异径管的中心锥角不大于 15oC 时，可把异径管视为直管段的一部分。

一体型或分离型的选择

一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体。分离型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分离型。

⑴环境温度或流量计转换器表面受辐射温度超过 60oC.

⑵管道震动较大的场合。

⑶会对传感器的铝壳严重腐蚀的场合。

⑷现场温度较大或有腐蚀性气体的场合。

⑸流量计装在高空或并下调试不方便的场合。

订货时应注明传感器的转换器分离距离，一般不能超过 100m,转换器为墙挂式安装。

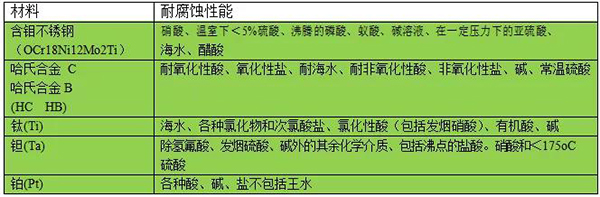

电*、接地环材料的选择

应根据被测的流体的腐蚀性来选择电*的材料，请查有关腐蚀手册，对于特殊流体应作试验

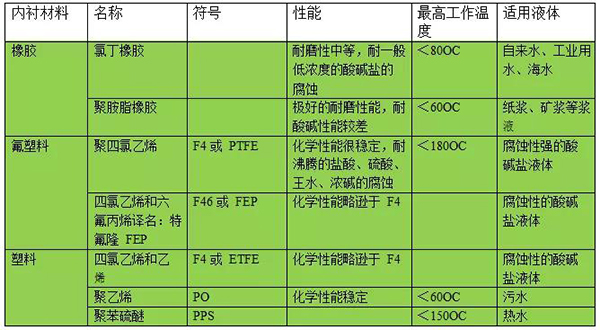

衬里材料选择说明

应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。

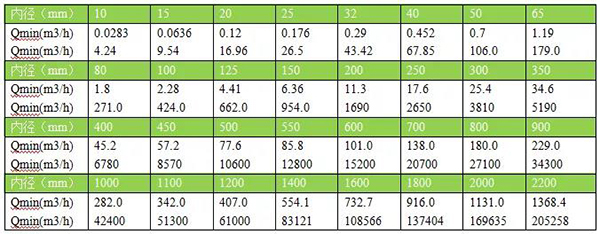

流量范围的选择

*大流量和*小流量必须符合下表中的数。

安装地点的选择安装地点的选择

为了使变送路工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：

⑴尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信号。

⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。

⑶应尽量避免日晒雨淋，避免环境温度高于 60℃及相对湿度大于 95%。

⑷选择便于维修，活动方便的地方。

⑸流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。

安装要求

为了你正确的测量，在选择管道上位置时应注意以下几点要求：

⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电*的中心连线处于水平状态。

⑵介质在安装位置应该满管流动，避免比满管及气体附着在电*上。

⑶对于液固两相流体，*好采用垂直安装，使里磨损均匀，延长使用寿命。

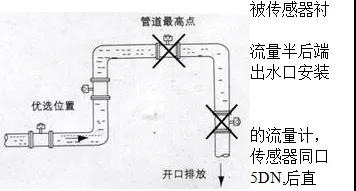

⑷流量计安装位置介质不满管时，可采取抬高管路的方法，使其满管，严禁在管道*高点和流量计。（见图）

⑸修改管道的安装方法：

当介质流速达不到要求时，应当选用较小口径这时应使用异径锥管或修改部分管道，使其与径，但前后直管段至少须满足：前直管段≥管道≥2DN(DN 为管径)

⑹前后直管段为流量计前≥5DN，后端≥2DN

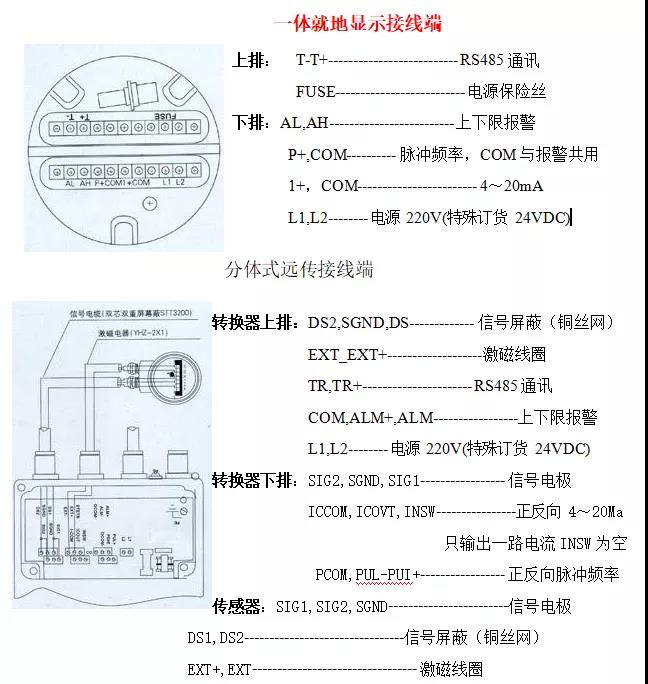

流量计的接线

▲若采用分体安装连接的信号电缆采用定制的专用电缆线，电缆线越断越好

▲激磁电缆可选用 Yz 中型橡套电缆，其长度和信号电缆一样

▲信号电缆必须与其它的电源严格分开，不能敷设在同一根管子内，不能平等敷设，不能绞在一起应单独穿在钢管内

▲信号电缆和激磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余的电缆剪掉，并重新焊好接头

▲电缆进入传感器电气接口时，在端口处做成 U 型，这样可以防止雨水渗透到传感器中。

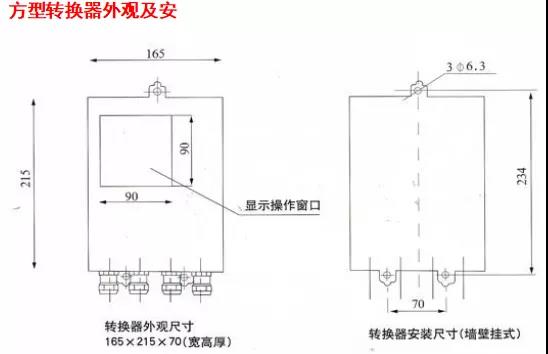

外形及安装尺寸

仪表外形尺寸 法兰型传感器外形尺寸，压力系列见图 3

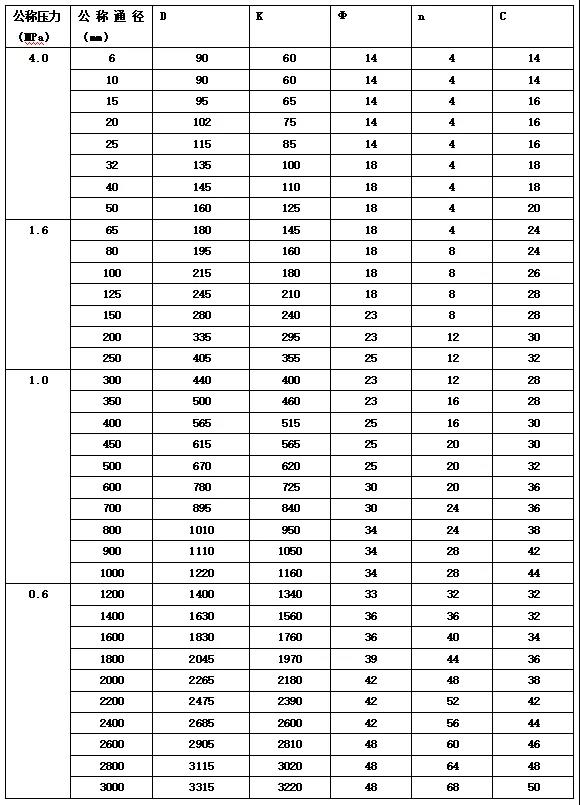

法兰尺寸表
