1、自来水流量计的校准

在给排水企业中使用的自来水流量计一般都是大管径的，主要用于与客户进行贸易(或水资源费)结算或环境监测，其精度等级一般为0.5级。根据**《计量法》、GB/T19001-2008质量管理体系(idtISO9001:2008)、GB/T19022.1-2003测量(控制)体系(idt ISO10012-1:2003)及JJG 1033-2007自来水流量计的检定规程的要求，测量控制装置在安装使用前必须要进行校准。对于给排水企业中使用的自来水流量计，其校准分为流量传感器在实际流体状态下采用标准装置进行标定校准和流量传感器在使用安装现场进行校准两种形式。

1.1 流量标定中心校准

流量传感器在实际流体状态下采用标准装置进行标定校准，就是在**计量行政部门授权的流量标定中心进行校准。

据了解，我国在中南、华南、西南、华北的中石油、中石化、中海油等有进出口贸易的垄断企业中(如湖南的中石化长岭炼油厂)建立了流量标定中心。对于给排水企业来说，自来水流量计的流量传感器安装使用前或在使用过程中，送流量标定中心去标定校准肯定不切合实际。

1.2 比对校准

根据 GB/ T19 0 01-20 08质量管理体系(id tISO9001:2008)、GB/T19022.1-2003测量(控制)体系(idt ISO10012-1:2003)的要求，当测量(控制)装置的量值不能直接溯源到**或国际标准时，可以采用同精度等级的已经溯源到**或国际标准的测量装置对其进行比对校准。

2 给排水企业中使用的自来水流量计采用比对校准的方法

2.1 采用比对校准方法的条件

在给水企业中都按**计量行政部门的要求建立了水表检定中心，标准装置为0.2级，这是给排水企业使用的自来水流量计采用比对校准方法的前题条件。

2.2 采用比对校准的装置

进口的便携式超声波流量计1台，精度等级0.5级，与给排水企业使用的自来水流量计同精度等级。

2.3 其他标准测量仪器

美国福禄克公司的4位半万用表1台，精度等级为0.1级，并且其量值已经溯源到**标准。

3 自来水流量计比对校准方法简介

3.1 自来水流量计比对校准量值溯源图

如图1所示。

3.2 便携式超声波流量计量值溯源过程

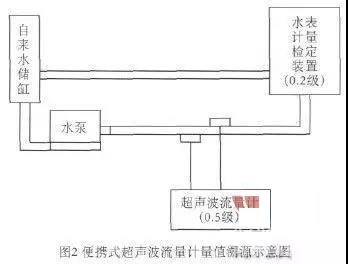

3.2.1 便携式超声波流量计量值溯源示意图如图2所示。

3.2.2 便携式超声波流量计量值溯源方法

(1)按图2所示安装便携式超声波流量计的两个探头于水表计量检定装置的测量管上(安装位置前后直管段满足前10D后5D的要求)。

(2)待超声波流量计测量信号稳定后开始计时读数，设此时超声波流量计的读数为F0，水表计量检定装置的读数为F01，计时30min以后(*少30min)，设此时超声波流量计的读数为F1，水表计量检定装置的读数为F11。

(3)计算超声波流量计的相对测量误差。

1)如超声波流量计的相对测量误差超过允许误差，则计算超声波流量计的校准系数k0，计算公式如下：

2)将k0值输入超声波流量计后，重复以上(2)~(3)步骤，确保超声波流量计的相对测量误差在允差范围内。

3.3 自来水流量计的校零校量

(1)现场环境温度为5~35℃时，采用美国福禄克公司精度等级为0.1级的4位半万用表，对自来水流量计的显示仪表进行零位、量程和示值校准。

(2)采用比对校准方法，对自来水流量计的示值进行在线实流校准。

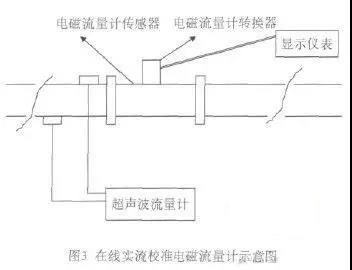

1)在线实流校准示意图，如图3所示。

2)按图3所示，在自来水流量计流量传感器的测量管上安装便携式超声波流量计的探头(安装位置前后直管段满足前10D后5D的要求)。

3)待超声波流量计测量信号稳定后开始计时读数(与自来水流量计同时读数)，每30min读数1次，共读数5次，分别记录超声波流量计和自来水流量计的瞬时流量和累积流量。

4)自来水流量计相对示值误差的计算，计算公式如下。

或：

式中：

Ej为*j次被校准时自来水流量计的相对示值误差，100%;

Qj为*j次被校准时自来水流量计显示的累计流量值，单位：m3;

(Qs)j为*j次校准时超声波流量计显示的累计流量值，单位：m3;

qj为比对校准过程自来水流量计多次读取的瞬时流量的平均值，单位：m3/h;

(qs)j为比对校准过程超声波流量计多次读取的瞬时流量的平均值，单位：m3/h;

(5)比对校准时，自来水流量计的相对示值误差按下式计算。

式中：

Ei为比对校准过程自来水流量计*i次的相对示值误差;

如自来水流量计的相对示值误差Ei超允许误差，则调整自来水流量计的修正系数。
