涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。大多数客户选用法兰连接安装型，回去直接和管道上的法兰对接上就可以了，不过我们在布线和安装上还是有些小要求需要加以注意。

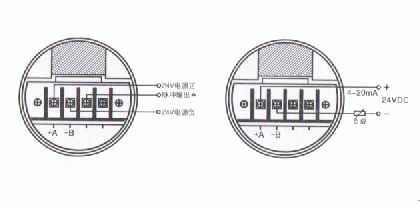

涡轮流量计/变送器（LWGY—□N型、LWGY—□A型）

1.基本型LWGY—□N型

“24V+”(红色线)接DC24V正端；

“电源-”(白色线)接DC24V负端；

“脉冲”（黄色线）接二次表脉冲输入端。

2.防爆型LWGY—□N型,见图。

一、涡轮流量计的布线要求

1.尽可能采用一根完整的电缆线。

2.涡轮流量计布线位置尽可能远离电噪声源（如大功率变压器、电动机和强电源线）并应避免与动力电源线平行布线。

3.建议在粗的电线末端采用非锡焊的夹紧式接线片。

4.对存在较强外磁场的区域，应使检出装置的轴线与外界磁场的磁通方向相垂直或用高导磁材料对流量传感器或外界词源进行屏蔽。

5.为了防水和机械损伤，*好将电缆线装入金属导管内，但同一根导管内不得有大功率传输电缆，（一根传输电缆输送的*大功率大于流量计信号电缆输送的*小功率10倍时，两者不能安装在同一根导管内）。

6.防爆型涡轮流量计传感器电缆线的连接，必须严格遵守防爆放大器的有关标准。

二、涡轮流量计的安装注意事项

1、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn，其中dn为管道内径。

2、传感器应远离外界磁场，如不能避免，应采取必要的措施；

3、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道；

4、传感器露天安装时，请做好放大器插头的防水处理；

5、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。

6、液体流量计传感器可水平、垂直安装，垂时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。

7、若流体不稳定有脉动流，为保证转子流量计的良好测量可安装缓冲器，以消除脉动流。转子流量计在使用时，应先缓慢旋开流量计上游管道上的控制阀门，然后用调节阀调节流量，以免突然开启造成浮子急速上升击损锥管。

涡轮流量计除前述工业部门大量应用外，在一些特殊部门亦得到广泛应用，如科研实验、国防科技、计量部门，这些领域的使用恰好避开了其弱点（不适于长期连续使用），充分发挥其特点（高精度，重复性好，可用于高压、高温、低温及微流量等条件）。在这些领域，大多是根据被测对象的特殊要求进行专门的结构设计，它们是专用仪表不进行批量生产。
