管道式涡轮流量计产品概述
涡轮流量计是采用一体化液体涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。涡轮流量计是一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。

管道式涡轮流量计基本参数
1、精度等级:±1%R、±0.5%R、±0.2%R（需特制）
2、量程比:1:10:1:15:1:20
3、仪表材质:304不锈钢、316（L）不锈钢等
4、被测介质温度（℃）:-20～+120℃
5、环境条件:温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
6、信号传输线:STVPV3×0.3（三线制），2×0.3（二线制）
7、传输距离:≤1000m
8、信号线接口:基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
9、防爆等级:基本型：非防爆产品；防爆型：ExdIIBT6
10、防护等级:IP65

管道式涡轮流量计流量范围


管道式涡轮流量计选型
正确选型才能保证涡轮流量计更好的使用。选用什么种类的涡轮流量计应根据被测流体介质的物理性质和化学性质来决定?使流量计的通径、流量范围、衬里材料、电*材料和输出电流等都能适应被测流体的性质和流量测量的要求.
1、精密功能检查
精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级。
2、可测量的介质
测量介质流速、仪表量程与口径测量一般的介质时，流量计的满度流量可以在测量介质流速0.5-12m/s范围内选用，范围比较宽。选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。

管道式涡轮流量计的安装

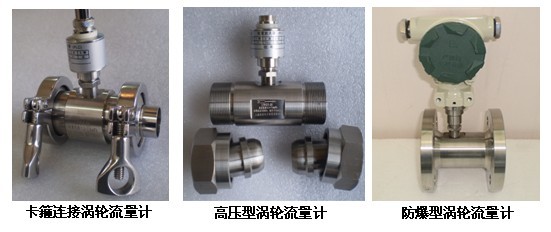

1、仪表安装采用法兰连接、螺纹连接及夹装式；
2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn（dn为管道内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书

管道式涡轮流量计的工作原理
图所示为涡轮流量传感器结构简图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
涡轮流量计的流量方程可分为两种：实用流量方程和理论流量方程。
实用流量方程
q v =f/K 公式 1
q m =qvρ 公式 2
式中qv,qm……分别为体积流量，m³/s，质量流量，kg/s;
f……流量计输出信号的频率，Hz;
K……流量计的仪表系数，P/m³。
流量计的系数与流量（或管道雷诺数）的关系曲线如图所示。由图可见，仪表系数可分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的 TUF 特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。

传感器的仪表系数由流量校验装置校验得出，它完全不问传感器内部流体机理，把传感器作为一个黑匣子，根据输入（流量）和输出（频率脉冲信号）确定其转换系数，它便于实际应用。但要注意，此转换系数（仪表系数）是有条件的，其校验条件是参考条件，如果使用时偏离此条件系数将发生变化，变化的情况视传感器类型，管道安装条件和流体物性参数的情况而定。

管道式涡轮流量计安装尺寸



管道式涡轮流量计仪表分类
1、按仪表功能分类，LWGY系列涡轮流量计可分为2大类，即：
涡轮流量传感器/变送器
智能一体化涡轮流量计
2、功能说明
涡轮流量传感器/变送器
该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于 与二次显示仪、PLC 、DCS 等计算机控制系统配合使用。
按照不同的输出信号，该类产品可分为LWGY-□N型和LWGY-□A型
LWGY-□N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；
LWGY-□A型变送器：24VDC供电，二线制4-20mA输出，信号传输距离≤1000。
该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图

智能一体化涡轮流量计
采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4 位有效数字）及累积流量（8 位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类流量计均为防爆产品，防爆等级为：ExdIIBT6。
该类流量计按照供电方式、是否具备远传信号输出可分为LWGY-□B型和LWGY-□C型。
LWGY-□B型：供电电源采用3.2V10AH锂电池（可连续运行 4 年以上）；无信号输出功能。
LWGY-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

管道式涡轮流量计产品特点
1.压力损失小，叶轮具有防腐功能。
2.具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
3.采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量 显示器。修正公式精度优于±0.02%。
4.仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
5.采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
6、结构紧凑轻巧，安装维护方便，流通能力大；
7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等
9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装
