温度变送器仪表概述

温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4～20mA电流信号0-5V/0-10V电压信号，RS485数字信号输出。

温度变送器测量原理

温度变送器是热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。

温度变送器适用场合

温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

温度变送器性能特点

1、采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

2、现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的。补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；

3、热电偶变送器具有冷端温度自动补偿功能；

4、精度高、功耗低，使用环境温度范围宽，工作稳定可靠；

5、适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；

6、可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程。进行远程信息管理、组态、变量监测、校准和维护功能；

7、可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例。

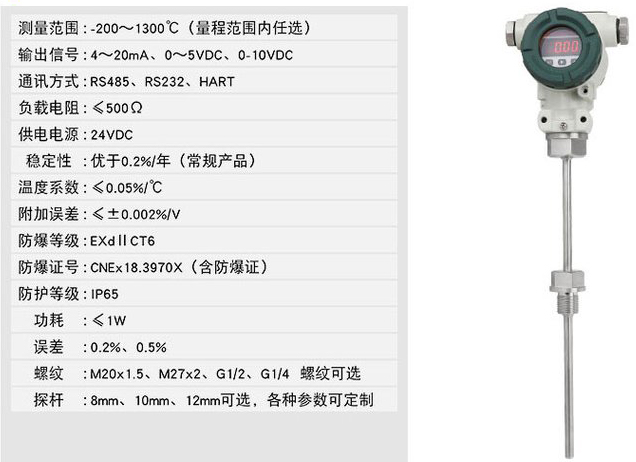

温度变送器技术指标

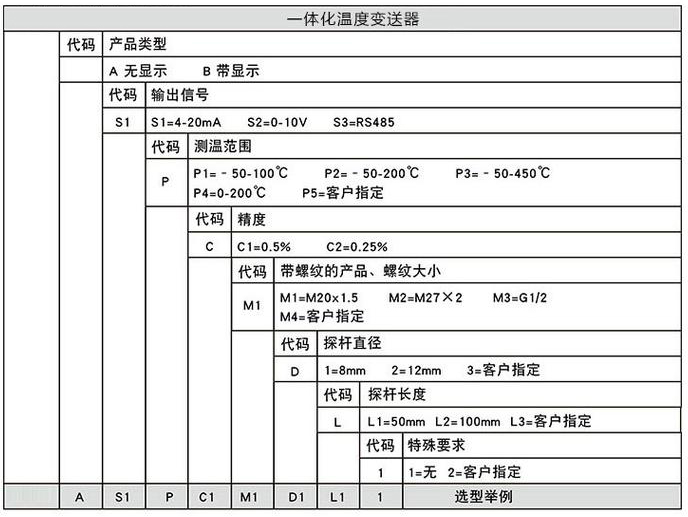

温度变送器产品选型

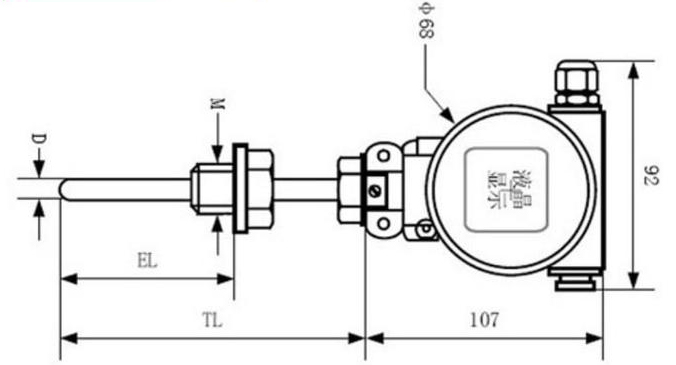

温度变送器外形尺寸

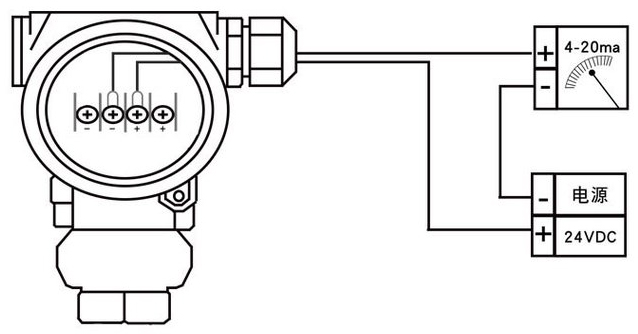

温度变送器接线

温度变送器多种连接方式

温度变送器校验方法

1、设备要求：数字电压表一台；

2、按系统连接方法接线；

3、根据变送器铭*上标明的传感器和量程范围，输入相应的阻值，使输出为1V和5V（可分别调整零点电位器和满度电位器）；

4、按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围；

5、按说明书技术指标进行测试，应符合技术要求。

温度变送器注意事项

1、用于爆炸危险场所时，请注意防爆标志与防护等级；

2、安装的环境必须是在-20-+70℃内，当周围环境温度太高时，SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。我厂配有分离安装变送器的专用防爆盒。

3、加电前，请仔细检查电源的正负*性，不能接错，否则可能造成不可知的后果。

4、SBW信号转换器模块用环氧树脂灌封固化，以加强其防震性能，并防湿、防腐、防潮。

5、温度变送器使用六个月后需进行校验。
