服务站封闭计量是降低供销差率的又一项新措施。此措施是供应公司于96年在三个区所各选一个调压站装计量表试验后，发现每站计量气量与实际收费气量均有一定的差率而推出的。今年，此措施得到局、集团公司、供应公司各级领导的高度重视，已把它列为我公司99年技措项目和科研课题。目前，此项目已选河北所京津服务站为试验站，并于6月份完成了计量表的安装。7月1日开始试运行。至此，这个站已经具备了以几个调压站计量表的总计量表考核整个服务站收费水平的条件，这在天津煤气行业乃至**都属*例。

本文就服务站封闭计量和选用一体化液体涡轮流量计的意义做简单论述。

一、服务站封闭计量的意义

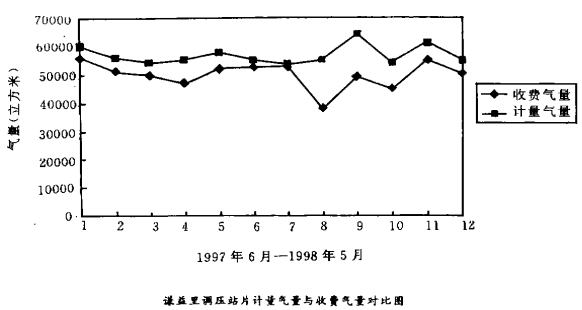

服务站封闭计量就是在该服务站管辖的所有调压站均安装计量表。比如京津服务站有车辆厂、扬桥、白庙、席场4个调压站和1个调压拒，上述站、拒装计量后就成为封闭计量。封闭计量使服务站有了考核本站上万户用气量的总计量表，从而可明显知道本站的供销差封闭计量的重要意义和它能产生的经济效益，目前尚不能从已投人l0万元资金刚开始试验运行的京津站得到论证(但到今年底会有确切结论)，目前可以引用97、98年原河北所谦益里调压站的计量统计资料来简单说明它的重要意义。(见下图及文后附统计表)

从谦益里96、97年计量统计资料分析：97年6月-11月份夏秋季平均差率8.8%，98年l-3月份冬季平均差率23.8%，97年6月-98年5月一年平均差率12.18%，年供销差气量83133立方米。根据该站年差气量83133立方米和该站2000户 用户测算，可得出平均每户每年差气量41立方米和平均每户每月差气量3.42立方米的结论，依此推算全公司22万户用户年差气量约达902万立方米，折人民币631万元，月差气量75.2万立方米，折人民币52.6万元。

一个谦益里单网调压站安装计量表后，通过追踪统计便得到了上述数据，尽管数据统计的不够精确，但是它终归实现了一个从无到有的飞跃，通过计量与收费的比较发现了不小的差距。我们相信，在各级领导的重视下，京津站实施封闭计量后定能得出更精确的统计数据，为降差工作提供宝贵资料，从而分析原因，采取对策，推动降差工作向纵深发展。如同农村大计量那样，使我公司降差工作有新突破。

封闭计量的重要意义归纳以下几条：

l、有计量就有明确的数据，可对服务站收费水平有评估的依据。农村调压站装表解决了卖货无称的问题，封闭计量将解决千万户小称与几台大称核准差量问题。

2、有总表后，可确切掌握用户的实际用气状况。公司计划、经营部门可客观科学地制定各种计划指标和经营指标，甩掉以往的经验指标，提高管理水平。

3、封闭计量后，公司上下可望出现一种新的经营管理氛围，即逐级的约束环节：公司→区所→服务站→调压站片→收费员。约束依据就是总表与收费之差。

4、可以推动本服务站内不同调压站片之间收费水平的竞争意识。

5、可以推动供气管网中各个环节工作的落实。例如：家用煤气表的检定，抽检，维修、管道漏损、带气施工放撒气量等等。

6、无论从经验还是从农村户、谦益里计量来看，冬季差率大于平时，有封闭计量可及时掌握差率值，由于范围相对较小可有的放矢，加大管理力度，尽量减少冬季气量损失。

7、服务站封闭计量试验成功后有推广应用价值。

二、选用涡轮流量计的意义

我公司近几年在调压站安装了三十多台容积式罗茨流量计，经过几年的运行使用基本能够满足计量要求，但是在安装和维护使用上比较繁琐，设备和安装投资也相对多一些。此次封闭计量试验选用了插人式涡轮流量计，这是我公司在调压站装表的一次新尝试。这也是此次封闭计量试验中的试验内容之一。涡轮表具有安装简单、维护方便、工程造价低、计量范围宽、计量精度高等优点。如果在煤制气上试验使用成功，一是可以用少量资金解决今后调压站普及装表问题，二是又拓宽了我公司使用计量表类型的领域，能够以较先进的计量器具为公司经营服务。下面就插人式涡轮流量计的简单原理，安装工艺，使用维护、使用涡轮表的可行性和与罗茨表的优缺点比较作简单介绍。

l、涡轮表的工作原理、安装和使用维护

（1）工作原理：此表大体由涡轮、传感器、轴承、电器元件和显示仪表组成。涡轮传感器插人管道内，当被测气体流经传感器时，传感器内叶轮借助于流体的动能而旋转，此时叶轮片使检出器中的电场发生周期性变化，进而感应出与流量成正比的电脉冲信号，经前置放大器放在后送至显示仪表，即可测得流经管道的瞬时流量和累积流量。

（2）安装：在调压站出口和入地的管道之间焊接一满足20倍d长度的直管段，在直管段15倍d处装不锈钢三通、球阀和计量表总成，或者在被测管道上满足直管段要求的位置上开孔，安装表基座、球阀、和计量表总成。不用装庞大的油过滤器，也不用安装旁通阀和表前表后阀。

（3）使用与维护：

a.读表：在表盘上有按键，可选择显示流体的瞬时流量和累积流量。

b.基本上不需要经常维护，初使用时可抽出叶轮观察焦油及杂质附着情况，快速清洗后再装入管道内，操作较简单。如果附着物甚微，应尽量减少抽出。

c.由于该表插入管道内测量部件有叶轮和轴承，常年运行易损、易腐蚀，在使用1—2年后应做检定视情况决定更换与否。

2、使用涡轮流量计的可行性

就煤制气调压站使用该表的可行性，分别走访了该表的研制单位和试验运行过该表的河北所与河东所，两所还提供了试验运行报告。在服务站封闭计量项且上试验使用涡轮流量计是可行的，依据如下：

(1)此表是天津大学与五发公司联台，专门针对煤制气现状研制。表的叶轮采用不锈钢特制，具高光洁度，轴承是瑞士进口。这两个部件是此表的关键件，具有较高水平。

(2)此表已在河北所徐庄子调压站试用8个月，运行证明此表能够在煤制气条件下长时间正常运行，不出故障。而且安装简单，使用方便。

(3)此表是与美国德莱赛表串联试验运行的，经计量数据比对，此表与美国表总误差是0.43%-1%。精度较高，而价格仅为美国表的1/8。

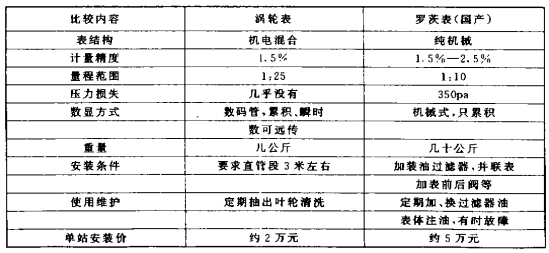

3、涡轮表与罗茨表的性能比较(Dg150，650m3/h)
