金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。

原理简介

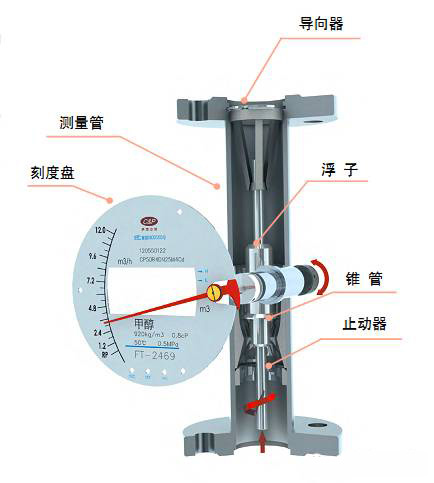

金属管浮子流量计被测介质自下而上流经测量管时，浮子上下端产生差压形成上升力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积随之增大，环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在*一位置，浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。通过一个磁传感器将磁场变化转化成电信号，经模数变换，数字滤波，温度补偿，微处理器处理，数模转换，液晶显示，开关控制输出，来显示出瞬时流量和累积流量大小并加以控制。

一、安装注意事项

1、安装金属管浮子流量计之前一定要将管道内的焊渣、杂物清理干净。

2、金属管浮子流量计必须垂直于地面安装其倾斜度不得超过2°。否则容易造成浮子卡住且会影响测量准确度。

3、为了确保金属管浮子流量计的测量准确性，应在流量计的进口端增加不少于10DN的直管段，出口端不少于5DN的直管段，测量时调节控制阀必须安装在流量计的下游。

4、若被測介质为大的脉动流或两相流，应在金属管浮子流量计的上游安装缓冲器来消除或减弱脉动，保证介质的流动是单相稳定的，同时，建议流量计*好使用阻尼型的。

5、若被測介质较脏或含有导磁颗粒时，应在金属管浮子流量计的上游安装过滤器或磁过滤器（见附件有图说明）。

6、金属管浮子流量计的安装应能适当支撑管道的振动或减少流量计的轴向负荷，否则应增加固定流量计的支撑。

7、为了便于金属管浮子流量计的保养维修，磁过滤器的清洗以及用户管路的定期维护保养，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；

8、当金属管浮子流量计用于气体测量时，应在流量计的出口安装一个阀门，以便能对所需流量值进行设定。当浮子上方维持标校压力时，气体将在阀门处膨胀。同时应保证管道内的工作压力不少于5倍流量计的压力损失，使流量计能够稳定正常动作。

9、对电远传及带报警限位开关的金属管浮子流量计在使用前，打开仪表盖，按接线图示正确接线。对于报警型的旋松限位开关处的螺丝，用户根据需要设定限位报警位置，并旋紧螺丝，复原后使用。

10、按仪表指示器中的警示*，取出运输中防止浮子振动的阻动件，复原后再使用仪表。

11、若开启金属管浮子流量计时，由于管道内没有压力或系统还未达到仪表正常使用的工作压力，必须缓慢开启控制阀，直到系统正常，仪表方可使用，否则容易造成指针跳动或浮子的突然撞击而损坏的现象。

12、用户使用时，若被測流体的密度与水不同时，或被測气体的参数和工作状态与制造厂家规定不同时应对金属管浮子流量计示值读数进行换算。

13、这安装PTFE衬里的仪表时，法兰螺母不要随意不对称拧得过紧，以免引起PTEF衬里变形；

14、带有液晶显示的仪表，要尽量避免阳光直射显示器，以免降低液晶使用寿命；带有锂电池供电的仪表，要尽量避免阳光直射、高温环境（≥65℃）以免降低锂电池的容量和寿命。

15、用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；对于直管段 要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动。

二、维护

1、必须保证仪表的清洁，特别是仪表中孔板、椎管的表面和浮子必须保持清洁，因而仪表使用一段时间后应取下清洗。

2、指示器的两盖必须密封，防止灰尘进入，影响正常工作。

3、若仪表运转不稳，指针跳动的主要原因除流量本身脉冲外，还要考虑介质有两相流的可能性（即液相和气相同时存在），只要采取措施消除两相流的存在，即可保证仪表稳定运转。

【故障分析一】金属管浮子流量计指针抖动：

1、金属管浮子流量计指针轻微抖动：一般由于介质波动引起。可采用增加阻尼的方式来克服。

2、指针中度抖动：一般由于介质流动状态造成。对于气体一般由于介质操作压力不稳造成。可采用稳压或稳流装置来克服或加大浮子流量计气阻尼。

3、指针剧烈抖动：主要由于介质脉动，气压不稳或用户给出的气体操作状态的压力、温度、流量与 金属管浮子流量计 实际的状态不符，有较大差异造成浮子流量计过量程。

【故障分析二】金属管浮子流量计指针卡死

金属管浮子流量计指针被卡死，可能是因为金属管浮子流量计*次使用时开启阀门过快，使得浮子飞快向上冲击止动器，造成止动器变形而将浮子卡死。但也不排除由于浮子导向杆与止动环不同心，造成浮子卡死。处理时可将仪表拆下，将变形的止动器取下整形，并检查与导向杆是否同心，如不同心可进行校正，然后将浮子装好，手推浮子，感觉浮子上下通畅无阻卡即可，另外，在金属管浮子流量计安装时一定要垂直或水平安装，不能倾斜，否则也容易引起卡表并给测量带来误差。

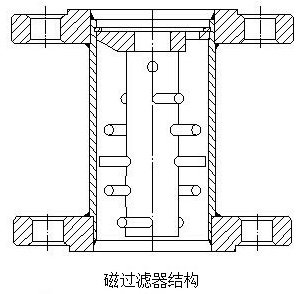

附件：磁过滤器结构

磁过滤器安装高度尺寸（长度） 法兰标准与流量计相一致，选择凹凸密封面，法兰密封形式上凸/下凹。 ⑴安装高度：100mm 口径：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100 压力：PN1.6MPa～4.0MPa (4.0MPa不包含DN80、DN100) ⑵安装高度：120mm 口径：DN80、DN100 压力：PN2.5MPa～4.0MPa ⑶安装高度：150mm 口径：DN125、DN150、DN200、DN250 压力：PN1.0MPa～2.5MPa
