在用差压式流量计测量蒸汽流量时，有时候会发现两个冷凝罐一个烫一个冷，对流量测量结果有何影响？回答这个问题*先要知道冷凝罐的作用。

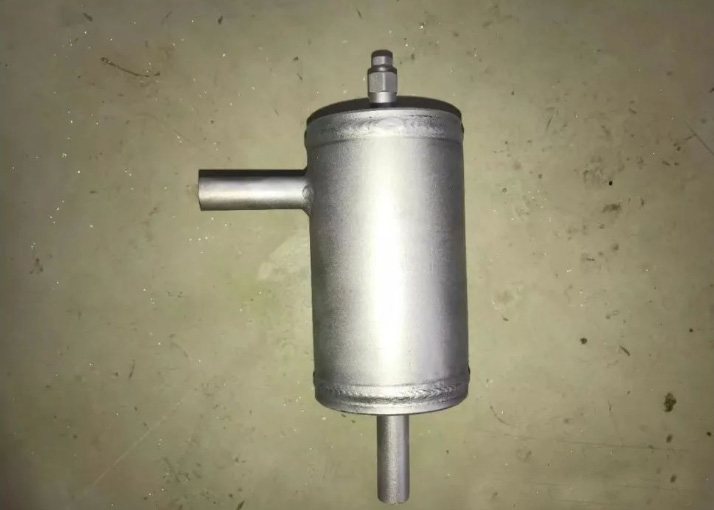

1、冷凝罐的用途

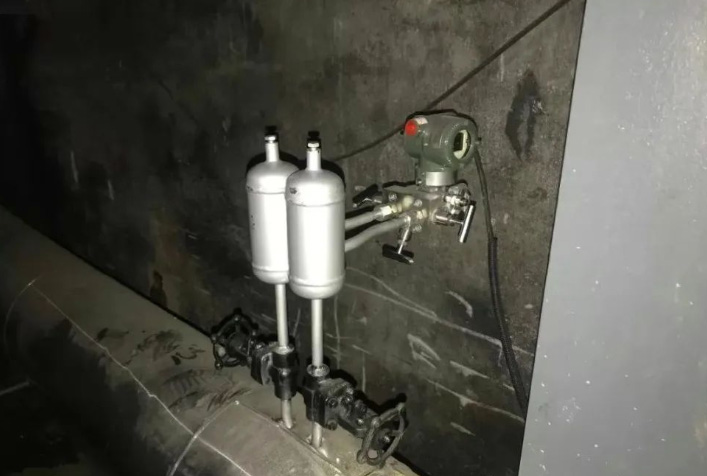

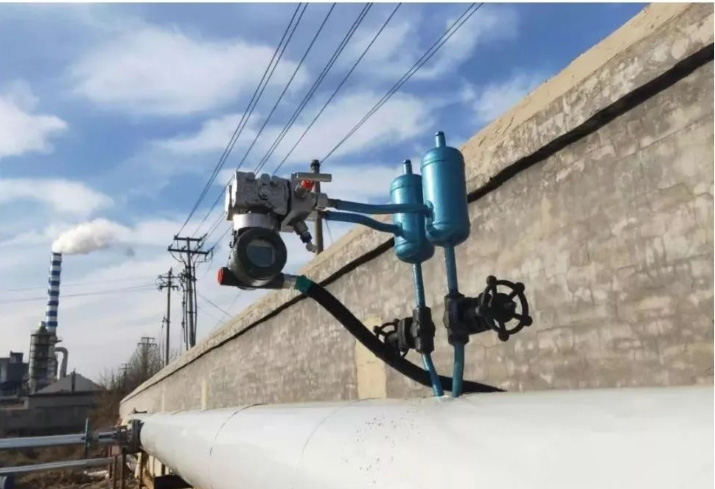

在用差压式蒸汽流量计测量蒸汽流量时，通常要设置两个冷凝罐，其作用有两个：

①将蒸汽差压信号转换成凝结水的差压信号，以防蒸汽直接进入差压变送器高低压室，烫坏仪表。

②当差压变送器膜盒面积较大时，差压变化引起膜盒相应位移，从而从冷凝罐内吸入凝结水，由于冷凝罐截面积较大，所以差压信号变化时，罐内的液位降低得不明显，从而有利于改善动态特性。

在一个冷凝罐内凝结水液位降低的同时，另一个冷凝罐内凝结水液位相应有所升高，但因能及时从溢流口返回母管，所以对动态误差无明显影响。

2、两个冷凝罐内液位高度相等是差压信号不失真传递的关键

配置和安装合理的差压装置正常工作时，蒸汽从母管经导压管流入冷凝罐，放出热量后变成凝结水，罐中液位高于溢流口后，自动返回母管，从而使得两个罐中的凝结水液位高度相等。

3、两个冷凝罐为什么会一个烫一个冷

冷凝罐上部是蒸汽，经导压管与母管内的蒸汽相通。由于蒸汽密度小，所以，冷凝罐溢流口的高度即使比取压口高很多，罐中汽相压力也与母管取压口处一致。冷凝罐工作在这样的状态，其上部是烫的。

如果发现两个冷凝罐中的一个是冷的，罐的上部必定不是蒸汽。造成冷凝罐上部不是蒸汽，或者说蒸汽到不了罐的上部，原因有多种：

①导压管堵

②根部阀堵

③溢流口高度比取压口低

④在取压口和冷凝罐之间存在液封

不管是哪一种原因，都将使差压变送器接收到的差压与节流件送出的差压不相等，引起流量测量误差。

4、排除冷凝罐凝结水的方法

排除冷凝罐凝结水的常用方法有：

①冷凝罐溢流口高度比取压口略高一些，例如10mm。这时，如果根部阀为闸阀或球阀，则蒸汽在导压管截面的上部顺畅地从母管流向冷凝罐，凝结水在导压管截面的下部从冷凝罐顺畅地流回母管，互不干扰，这样，流量计的零位才能稳定，趋势记录曲线才会细而平滑。

②在冷凝罐与取压口之间不允许有液封存在。

③导压管内径不宜太小，一般要求内径≥10mm，闸阀或球阀的公称通径也要大于或等于10mm。

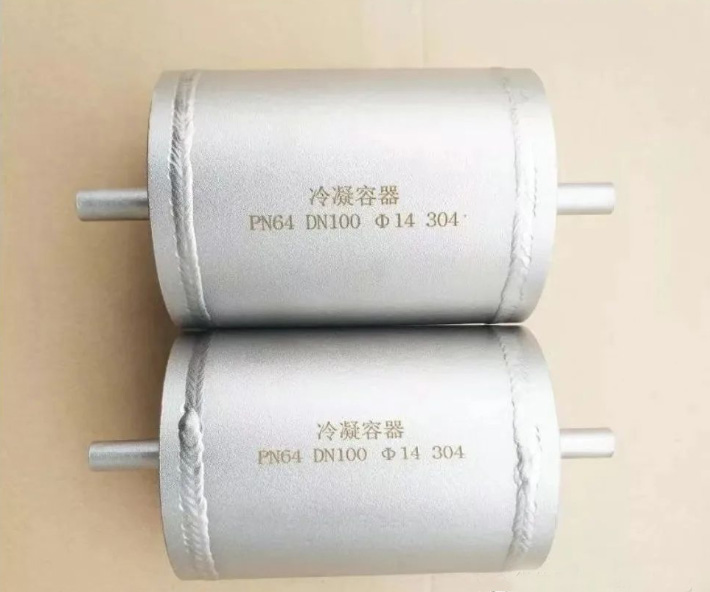

关于冷凝罐容积的大小，有人做过分析和研究。由于差压变送器膜盒的面积做得越来越小，位移也可忽略不计，所以上述的冷凝罐的*二个作用已变得可有可无。

有一些公司的产品中索性取消冷凝罐，只要开表投运时按照仪表说明书要求谨慎操作，差压变送器也不会烫坏，也不会引入明显的流量测量动态误差。
