磁翻板液位计产品特性：

适用于开放或压力容器内的液体测量，可以做到密封、防泄漏以及在温压、粘度、强腐蚀性条件下安全可靠的全过程测量的液位。磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻片组成）、浮子、法兰盖等组成，用于开放或压力容器内的各类液体的全过程测量，除用于现场检测外，与SW-11磁开关和Reed-11干簧管远传变送器配合使用，还可实现液位的自动控制和远程操控。被广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

磁翻液位计的正确接线是确保液位计能正常运行的关键。

磁翻板液位计远传变送器：

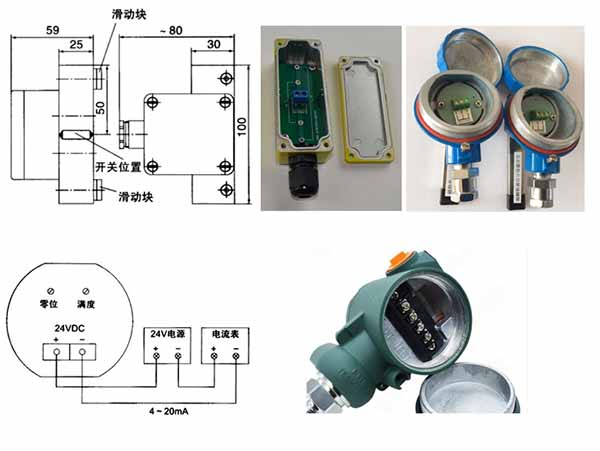

磁翻板液位计般是两线制，4~20MA信号。磁翻板液位计正接仪表24V输出端，磁翻板液位计负接仪表4~20MA输入端的正，然后仪表的4~20MA输入端的负与仪表的24V输出端的负短接起来。以上接法可以利用仪表的24V输出做液位计电源。

如果是四线制，那就好办了，液位计的电源正负接供电电源正负。4~20MA正负分别接仪表的4~20MA输入端的正负

磁翻板液位计控制开关：

磁翻板液位计液位控制开关以捆绑的形式固定在UHZ型磁翻板液位计的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，通过转换模块将变化的信号转换成无源开关信号输出，若是BJB-25型或GBJB-25型还能将引信号保持，直到返回感应信号到达时才释放，因此可方便地与各类仪表配套使用，从而达到控制及报警的目的。每个磁翻板液位计配多个报警开关。

磁翻板液位计接线操作注意事项有什么？

磁翻板液位计在使用之前的时候，要先做好磁翻板液位计的个接线，如果接线接错的话就会导致测量结果的不准，严重的将会直接造成仪表的损坏，故而我们在进行接线操作的时候就定要注意。

下面就来为大家说说磁翻板液位计接线方面的些要求和相关的注意事项等。

鉴于磁翻板液位计接线出错，轻则导致测量不准，重则造成仪表损坏，所以在对磁翻板液位计进行接线操作时，一定要注意以下几点：

1、配线时应避开大容量的变压器、电动机或干扰源；

2、对于防爆型，为确保防爆性能，必须按有关规定配线；

3、拧下接线盒的接线端盖，将电缆穿过电缆接头，连接到24VDC两端；

4、根据需要连接接地端子；

5、拧紧接线盒的接线端盖。

6、对于防爆型仪表，为确保防爆性能，必须按有关规定配线；

带远传磁翻板液位计有很多种材质，使用于不同测量介质；而且数显表还可以报警，远传接线有 两线制、三线制、四线制，如果是磁翻板液位计采用的是四线制，则磁翻板液位计的电源正负接供电电源正负。4~20MA正负分别接仪表的4~20MA输入端的正负。如果用安全栅的话，24伏接安全栅电源（24V供电的）输入端正负对应磁翻板液位计的正负端子，电源输出端正负对应仪表的正负。
