发射—反射—接收是雷达液位计的基本工作原理，其以测量压力容器内液位，可以疏忽高温、高压、结垢和冷凝物的影响优势，以及精度较高、与介质无直触摸摸、耐腐蚀性强、可在真空环境中运用、设备简洁等特点得到了广泛应用，在液位测量中发挥越来越重要的作用。雷达液位计，还有什么是我们不知道的呢？

雷达液位计结构组成与工作原理

雷达液位计采用发射—反射—接收的工作模式。雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：

D=CT/2

式中：

D——雷达液位计到液面的距离

C——光速

T——电磁波运行时间

雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。

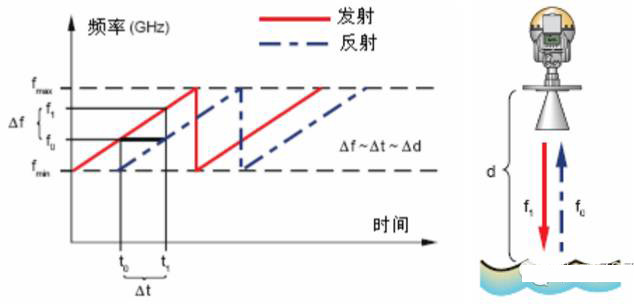

在实际运用中，雷达液位计有两种方式即调频连续波式和脉冲波式。

采用调频连续波技术的液位计，功耗大，须采用四线制，电子电路复杂。

而采用雷达脉冲波技术的液位计，功耗低，可用二线制的24VDC供电，容易实现本质安全，精确度高，适用范围更广。

雷达液位计结构组成

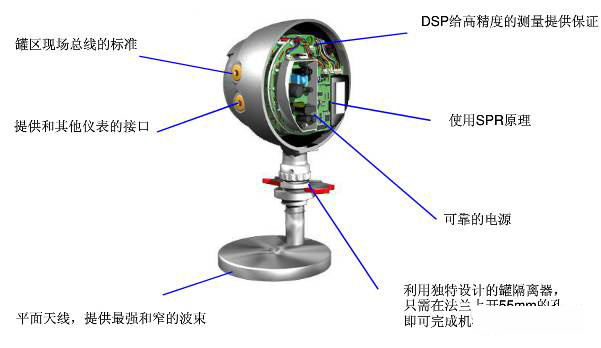

雷达液位计是由发射器头（TH）与天线组成。

1 发射器头同系列雷达液位计间可以互换，发射器头由表体和电子单元（THE）组成。

电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。

信号处理卡件（SPC）

SPC卡件包括高性能的信号处理器及通过远程编程保存储罐特定数据集的库存检测器。

模拟处理卡件（APC）

APC卡件用于模拟输入信号的滤波和多路复用。将模拟电路保留在独立的卡件上，可达到较高的信噪比，从而提高测量精度。

温度多路输入卡件（TMC）

温度多路输入卡件（TMC）用于将6台温度传感器直接连接储罐雷达液位计。

变速送器接口卡件（TIC）

本质安全输入要求采用变送器接口卡件（TIC）。TIC卡件包括：

用于4-20mA电流回路的两台进线齐纳安全栅和两台回线安全栅。

用于下位数据采集单元或远传显示单元的单台齐纳安全栅。

用于可选的温度多路输入器卡件（TMC)的信号、电源连接件。

继电器输出卡件（ROC）

继电器输出卡件（ROC）包括两台继电器，可用于控制外部装置，如阀门、泵、加热盘管等。

现场通讯卡件（FCC）

FCC卡件处理与外部装置的通讯，可提供各种类型的FCC卡件，可用于不同类型的通讯协议吗，也可以模拟其它供应商的液位计。

注: 配置不同，卡件数也不同。

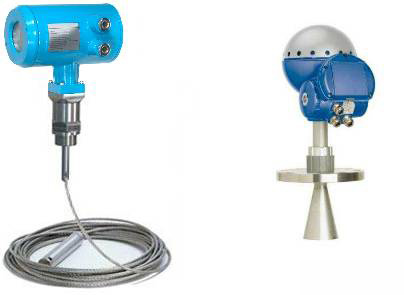

2 天线有多种形式，从而形成多种型号的雷达液位计。

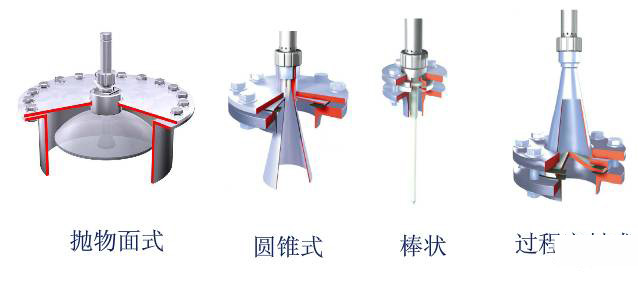

雷达液位计的天线形式

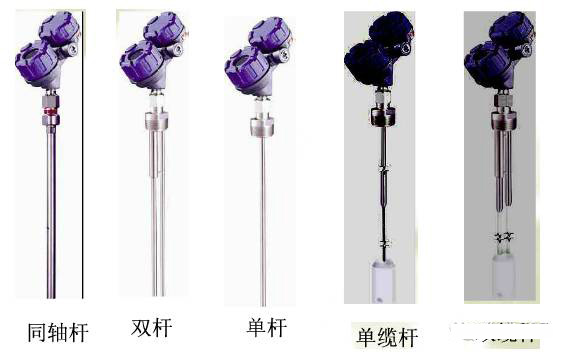

导波杆的类型

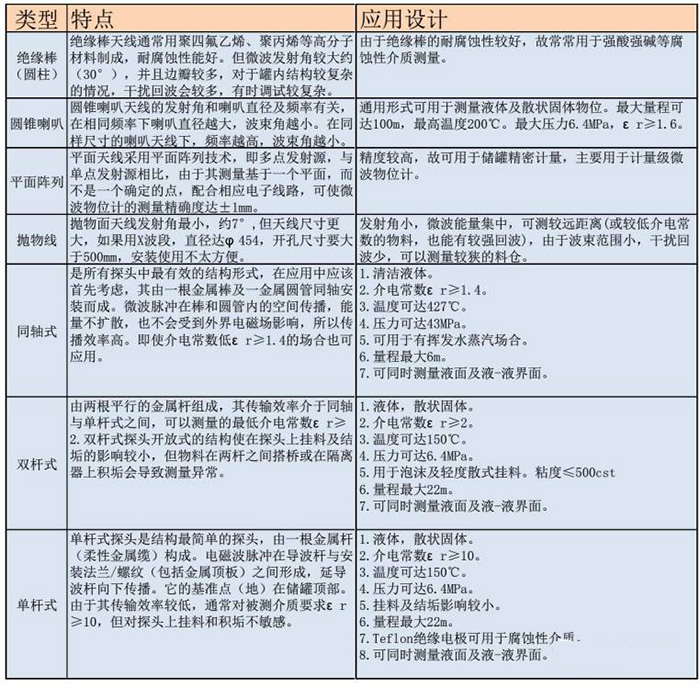

常见天线类型及应用设计
