磁翻板液位计是一种应用广泛的液位计，可以在高温高压及腐蚀性等复杂工况中用于各种液体的测量。为帮助大家更好地使用磁翻板液位计，现针对磁翻板液位计有关安装、使用和维护等方面的基础知识介绍如下：

如何正确安装磁翻板液位计

正确地安装磁翻板液位计，对于更好地发挥磁翻板液位计的使用效能具有重要作用，有关磁翻板液位计的安装步骤和注意事项如下：

1、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性。

2、磁翻板液位计安装必须垂直，以保证浮球组件在主体管内能上下运动自如，同时，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗。

3、安装磁翻板液位计，法兰中心线垂直度<4‰，对超过一定长度（普通型＞3米、防腐型＞2米）的磁翻板液位计，需要考虑增加中间加固法兰或耳攀作固定支撑。

4、打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装）。

5、配套远传磁翻板液位计变送器与显示仪表之间连线的芯线截面面积应大于0.8mm²，与交流电源同路平行铺设时，至少应保持20厘米以上的距离，*好单独穿铁管铺设，或用屏蔽二芯电缆铺设，屏蔽层只能一端接地。

6、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出小液位计主体管外。待液位计安装完毕，打开底部排污法兰，再将浮球组件重新安装入主体管内，注意浮球组件重的一头朝上，不能倒装。

7、磁翻板液位计在安装完毕后，需要用磁钢进行校正，对翻柱导引一次使零位以下显示红色，零位以上显示白色。

8、当配有干簧管远传变送器时需注意以下几点：

1）应使干簧管远传变送器紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）。

2）远传干簧管远传变送器上感应面应面向和紧贴主导管。

3）干簧管远传变送器零位应与磁翻板液位计零位指示处在同一水平线上。

4）干簧管远传变送器与显示仪表或工控机之间的连线*好单独穿保护管敷设或用屏蔽二芯电缆敷设。

5）接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使干簧管远传变送器不能正常工作，接线盒在检修或调试完成后应及时盖上。

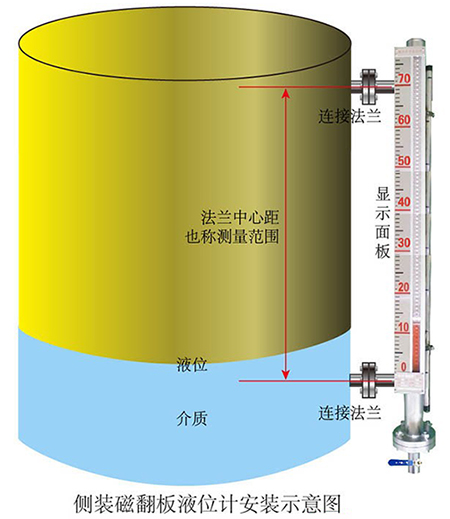

如何正确使用侧装式磁翻板液位计

磁翻板液位计的正确使用，有助于测量使用过程中达到更精准的测量结果，由于磁翻板液位计的种类较多，下面以侧装式磁翻板液位计的使用为例，就如何正确使用磁翻板液位计介绍如下：

1、选用液位控制器，其触点容量，均以阻性负载设计，如用非阻性或大功率负载则要用中间继电器转换。

2、侧装式磁翻板液位计与被测容器的上下分液管间各装一只截止阀门以便打开或总装淮液位计，另一方面为维修液位带来方便。

3、对液体介质中含有悬浮杂质和亲磁物质的场合，不宜使用侧装式磁翻板液位计（因为这些杂质会对浮子组件造成卡阻）。

如何正确维护和保养磁翻板液位计

质量再好的磁翻板液位计，也需要认真做好维护和保养，以延长磁翻板液位计的寿命，提高测量精度。具体方法和步骤如下：

1、*好在容器与液位计之间装截止阀，以便清洗和检修液位计时切断物料。

2、液位计主体管周围不容许有导磁体靠近，否则直接影响液位计正常工作。

3、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱翻黑心失灵或乱翻（若出现此现象待兴衰液面平稳后可用磁钢重新校正）。

4、根据介质情况，可定期打开排污法兰清洗主体管内沉淀物质。在上下截止阀门关闭时，可打开磁翻板液位计底部排污法兰或卸下排污螺钉，注入清水即可清洗液位计的主体。

5、磁翻板液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作。

6、如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定。

7、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻。

8、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色。

9、调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧烈波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）。
