磁翻板液位计的组成及适用场景

发布时间:2023-04-17 11:02:52  点击次数:654次

一、磁翻板液位计的结构构造及适用场景

磁翻板液位计是由上下2个法兰、中间一个不锈钢钢管、上面一个翻板指示器、钢管内有磁性浮子等主要结构。 磁翻板液位计是一种简易的液位测量仪表,它适用于石油化工系统中贮有腐蚀性介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)所需价格低廉的液位测量,以解决人工测理液位的困难。


一、磁翻板液位计的原理

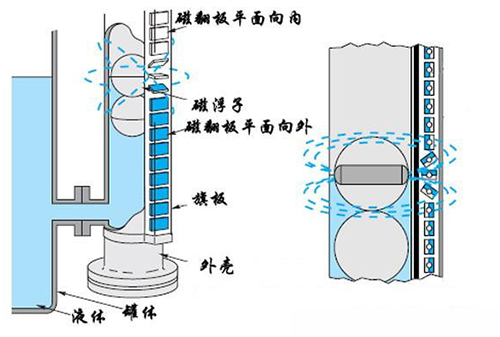

磁翻板液位计主要基于连通器和磁性耦合原理实现对液位的实时测量和显示。浮筒内的磁性浮子随容器中被测液位的升降而升降,浮子内的永久磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转180°。翻片两面分别涂有不同颜色(通常为红色和白色),以指示液位的位置,一般地,当容器内液位上升时,翻片由白色转变为红色,当容器内液位下降时,翻片由红色转变为白色,指示器的红白交界处为容器内液位的实际高度。


磁翻板液位计与超声波液位计*大的区别就是接触式测量和非接触式测量。


磁翻板液位计的优势是结构简单、具有高密封,防泄漏等特点,适用于高温、高压、耐腐蚀的场合,显示直观、醒目,测量范围比较广;而超声波流量计的优势是流量测量准确度几乎不受被测流体温度、压力、粘度、密度等参数的影响,又可制成非接触式测量仪表,可解决其它类型仪表所难以测量的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。


磁翻板液位计作为接触式测量仪表,需要考虑的与介质接触的防腐性材质问题,而超声波流量计则不需要考虑。虽然超声波液位计也可以测量腐蚀性介质,但是一旦出现挥发性介质,就另当别论了。当介质内出现真空啊、蒸汽含量过高、以及液面泡沫等情况时是不能选用超声波液位计的,而磁翻板液位计对这一系列工况毫无影响。超声波液位计虽然测量先进度方面比磁翻板液位计先进,但是安装方面比较复杂,测量介质限制条件比较多,一般情况下啊,测量液位都选择磁翻板液位计,只有当磁翻板液位计不适用的时候,才考虑超声波液位计或者雷达液位计。



二、磁翻板液位计的结构

磁翻板液位计的结构由浮筒(主导管)、磁浮子、磁翻板(磁翻柱)、指示器、排污阀、连接法兰等组成。如下图所示:

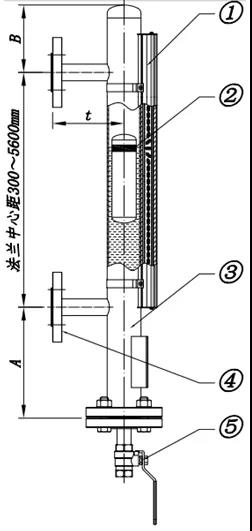

磁翻板液位计结构图

①指示器;②磁浮子;③浮筒;④连接法兰;⑤排污阀
