药厂纯化水流量计怎么看
发布时间：2021-09-27 02:17:30 点击次数：1871次
药厂纯化水流量计显示仪表使用说明（容积汉显）
1.1 药厂纯化水流量计显示仪表功能 ：
1.液晶点阵汉字显示，直观方便，操作简洁明了；
2.带温度/压力传感器接口。温度可配接 Pt100 或 Pt1000，压力可接表压或绝压传感器，并可分段修正；
3.输出信号多样化，可根据客户要求选择两线制 4-20mA 输出、三线制脉冲输出和三线制当量输出；
4.具有卓越的非线性修正功能，大大提高仪表的线性；
5.具有软件频谱分析功能，提高了仪表抗干扰和抗震的能力；
6.测量介质广泛；
7.超低功耗，一节干电池全性能工作可维持至少 3 年；
8.工作模式可自动切换，电池供电、两线制、三线制；
9.自检功能，有丰富的自检信息；方便用户检修和调试；
10.具有独立密码设置，参数、总量清零和校准可设置不同级别的密码，方便用户管理；
11.三线制模式下支持 485 通讯；
12.显示单位可选择，可自定义。
1.2 容积式表头操作说明：
仪表通过按键进行参数设置，一般在安装时要使用按键手动设置一些参数。仪表有三个按键，从左到右顺序为 F1、F2 和 F3 键.通常 F1 为移位键，F2 为确认和换项键，F3 为修改和返回键。如有按键特殊功能，按键功能有所不同,使用时请参看液晶屏界面下方的按键功能说明。仪表运行时，可通过 F3 键手动切
换到主界面 2/主界面 3，主界面 2 显示内容除瞬时流量更改显示为工况流量外，其余与主界面 1 内容基本相同，主界面 3 同时显示工况和瞬时的流量。
1.2.1 启动

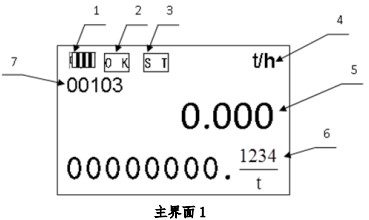

仪表上电，将进行自检，如果自检通不过，将显示自检错误界面，大约 1S 后跳到主界面。否则将直接跳到主界面。主界面启动后如图所示：
标签 1：运行模式显示，如果为电池模式时显示当前电池电量，如果为二线制电流时显示数符“Ⅱ”，如果为三线制时显示数符“Ⅲ”。
标签 2：仪表运行状态实时显示，如果正常显示“OK”，故障显示“ERR”。
标签 3：设置温度标识，如果仪表运行时异常或手动设置为设置温度则显示“ST”，如果为传感器且正常将显示为空（仪表限制传感器正常温度为:-50℃～300℃）。
标签 4：仪表显示单位，可自由设置。
标签 5：瞬时流量值显示，显示*大值为 9999999，单位 t/h，运行模式显示。
标签 6：流量累计总量显示，显示数值*大值为 99999999.9，单位 t。
标签 7：药厂纯化水流量计通讯状态信息显示，前三位表示表号，*四位表示奇偶校验位,0:无校验;1:奇校验;2:偶校验;*五位表示波特率,0:1200;1:2400;2:4800;3:9600。当表号为 1，校验为无校验，波特率为 9600 时，显示界面提示行显示“00103”。
另注：药厂纯化水流量计运行时，可通过 F3 键手动切换到主界面 2，主界面 2 显示内容为：
标签 1：当前传感器运行频率显示，显示*大值为 9999。
标签 2：介质密度显示（只在液体质量时显示）。
标签 3：工况瞬时流量显示，显示*大值为 9999999。
标签 4：标况瞬时流量显示，显示*大值为 9999999。
标签 5：当前运行温度显示，为设定温度。
标签 6：当前运行压力显示，为设定压力。
1.2.2 主菜单
在所有主界面（主界面 1、主界面 2 和主界面 3）下，按 F2 键，进入主菜单界面。可通过 F1 移位键选择相应的菜单项按 F2 键进入。各菜单项操作可参看以下各部分说明，简单说明如下：
查询：查询仪表运行数据，有日记录、月记录和年记录。
自检：仪表运行状态检查。
清零：累积流量清零。
设置：仪表运行参数设置。
校准：对温度通道、压力通道、电流输出和流量系数参数设置。
密码：修改设置、清零和校准密码。
显示：瞬时、工况、温度和压力显示单位的更改。
