液氧流量计怎么调数
发布时间：2021-06-16 01:35:57 点击次数：2275次
液氧流量计操作说明

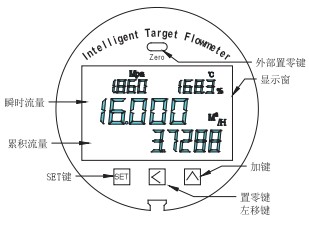

1、面板
流量计为三按键方式，另加一个外部置零键
1.set键：进入参数设置，保存当前参数并进入一下参数
2.＜键：左移键或置零键
3.∧键：增加键
4.ZERO键：外部置零键
5.瞬时流量：5位显示，范围：0～99999
6.累积流量：9显示，范围：0～99999999.9

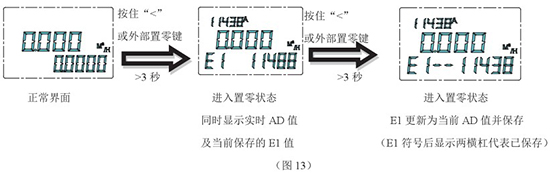

2、零点设置
流量计操作：按住“＜”或外部置零键三秒以上，
注：置零后，通过轻按“SET”键，返回到正常界面，或60S内不作任何操作后，自动返回测量状态。
3、累积流量清零
在正常工作显示模式状态下，同时按住“SET”键和“∧”键3秒即可，清零后，累积流量还未保存，需要保持不断电60S以上才会保存，故若请零误操作可**断电，上电后即可自动恢复清零前的值。

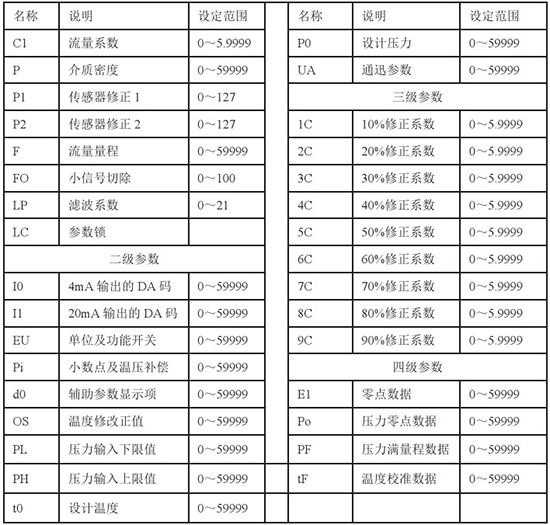

4、参数操作
在正常状态下，按住“SET”键三秒后，进入参数设置模式，累积量左侧显示参数符号，右侧显示参数值，依次按“SET”键保存参数并显示下一参数符号；在参数设定模式，按住“SET”键三秒后，返回到PV/SV正常显示状态。
注意：仪表具有显示回复功能，当处于设定模式或参数设定模式达到60S内无任何按键动作时，则仪表自动返回到正常显示模式，本次所有修改的参数将不保存。
5、参数说明
1.流量系数C1
C1参数设置范围为0-59999，流量系数的设置方法，
标准器给出的累积流量标准值为Q标；
流量计的累积量读数为Q表；
按住“SET”键3秒时入参数设置状态，读出仪表当前的流量参数C1（旧）；
按公式C1（新）=C1（旧）×Q标/Q表，计算出新的流量系数C1新；
然后将新的流量系数替代原有的流量系数C1（旧）。
2.介质密度P（单位：kg/m3）
当测量介质为液体时，介质密度的设置值默认无小数，即参数值为1267，则代表1267kg/m3；
当测量介质为气体或蒸汽时，介质密度的设置值默认3小数，即参数值为1267，则代表1.267kg/m3；
修改密度值将直接影响流量值，故在修改流量系数前，必须先确保密度参数设置无误。
3.传感器修正1（P1）、传感器修正2（P2）
此参数在出厂已设置为*佳值，一般不用在修改，当仪表零参数偏移过多时，可通过该参数设置，当进入该参数设置状态时，下排数字将显示当前传感器的AD码，P1越大，AD值越小，而P2越大，AD值越大，P1、P2值的大小，以AD码在10000至15000为*佳值。
注：修改P1、P2值必须在0流量的状态调整，且调整后须重新置零。
4.流量量程F
修改流量程F，不会改变显示值，但会影响到模拟输出值，0流量固定对应4mA，量程F对应20mA，F参数小数点位置参数Pi决定，累积流量的小数固定比瞬时流量多1位；
5.小信号切除Fo
Fo参数用来切除在介质未流动时还有微小流量时归零，如，量程F=2000kg，Fo=5时，则实际流量切除量2000×5%=100，即当实际流量小于100kg时，显示值强制处理为0kg。
6.滤波系数LP
LP参数可以平滑流量值，可提高流量的稳定性，设置范围：0-21；
7.参数锁LC
流量计设计有多级参数，可通过LC的设置查看不同级别的参数；
LC=1000：可以查看、修改一、二级参数；
LC=5000：可以查看、修改一、二、三级参数；
四级参数为工厂参数，密码请向生产商索取；
8.4mA输出DA码Ⅰ0
在参数设置状态下并处于该参数时，流量计将强制电流输出为4mA，可通过修改该值直到实际电流输出4mA；
9.20mA输出DA码Ⅱ
在参数设置状态下并处于该参数时，流量计将强制电流输出为20mA，可通过修改该值直到实际电流输出20mA；
10.单位及功能开关EU

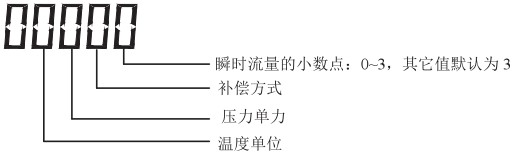

11.小数点及温压补偿Pi
A.Pi参数的十位数用来确定测量介质类型及补偿方式
Pi+位=0：无补偿方式（液体，密度由参数P决定）
Pi+位=1：压缩气体，温度和压力补偿。采用理想气体汽态方程补偿，须将参数P设置为标准密度。
Pi+位=2：饱和蒸汽，压力补偿。采用查表方式补偿。
Pi+位=3：饱和蒸汽，温度补偿。采用查表方式补偿。
Pi+位=4：过热蒸汽，温度和压力补偿。采用查表方式补偿。
Pi+位=5：压缩气体，不带温度和压力补偿，流量运算时直接取参数P为密度。
Pi+位=6：蒸汽，不带温度和压力补偿，流量运算时直接取参数P为密度。
Pi+位=其它值：无补偿方式（液体，密度由参数P决定，主界面显示温度、压力密度）
B.Pi参数的百位数用来确定测量压力单位（显示值固定为表压值）
Pi百位=0：MPa单位，默认小数点后三位
Pi百位=其它：KPa单位，默认小数点后两位
C.Pi参数的千位数用来确定测量温度单位
Pi千位=0：摄氏度℃，默认小数点后一位
Pi千位=其它值：华氏度℉，默认小数点后一位
注：选择华氏度时，只在显示上转换为华氏度，内部计算及通讯数据均使用摄氏度。

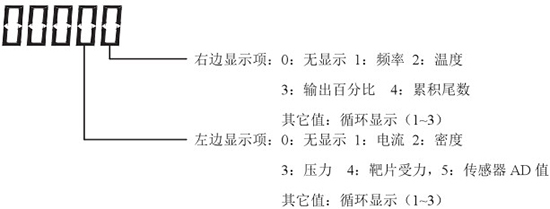

12.辅助参数显示d0
累积量尾数：可用于校验时可得到更高的精度，如当累积量为123.2345kg，累积量尾数为3212时，则代表当前累积值为：123.23453212kg。
13.温度修正值OS
当流量计带有温度补偿功能，仪表将显示所测量的介质温度，当显示值与实际温度有偏差时，可通过修改OS进行修正；
OS参数设置范围为500～1500，当显示值比实际温度值偏大3.0度时，则OS=970，若是偏大3度，则OS=1030；若不修正，则OS=1000；
14.压力下限FL及压力上限FH
当流量计带有压力补偿时，用于设置压力变送器输出4～20mA对应的压力，一般设置相对压力值（表压）。
15.设计温度t0及压力P0（绝对压力）
当选择压缩气体补偿方式，需要提供介质初始压力及温度，一般t0=25.0℃，P0=101（即101KPa）

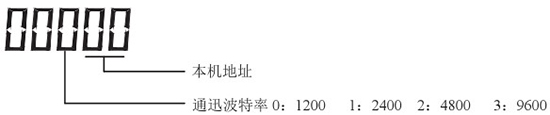

16.通讯参数UA
17.分段修正系统1C～9C
当需要更高的流量精度，可对流量进行分段修正；
修正方法：实际流量系数=C1×（*C）/1000；
如：在20%的量程时的流量与实际流量偏大5%时，则2C=1000-1000*5%=950；
在40%的量程时的流量与实际流量偏小在4.3%时，则2C=1000+1000*4.3%=1043；
18.零点值E1
E1为置零时的保存值，该值可手动修改。
19.压力校准值Po、PF
Po为压力零点值，PF为压力满量程值，该值可手动修改，也可长按“＜”键3S直接校准。
20.温度校准值tF
tF为200Ω输入的校准值，该值可手动修改，也可长按“＜”键3S直接校准。
