超声波液体流量计工作原理

发布时间：2021-09-02 08:24:20 点击次数：1553次

一、工作原理

根据对信号检测的原理，超声波液体流量计用的*多的为传播速度差法、多普勒法两大类。当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速。

1、时差法：测量顺逆传播时传播速度不同引起的时差计算被测流体速度。

2、相位差法：测量顺逆传播时传播时由于时差引起的相位差计算速度。

3、频差法：测量顺逆传播时传播时的声环频率差。

二、结构

超声波液体流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。

超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。

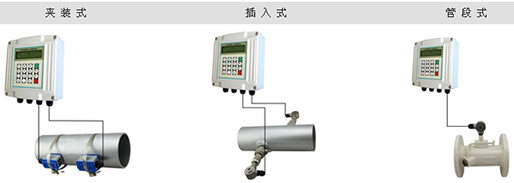

三、分类

●插入式超声流量计：可不停产安装和维护。采用陶瓷传感器，使用专用钻孔装置进行不停产安装。一般为单声道测量，为了提高测量准确度，可选择三声道。

●管段式超声流量计：需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。

●外夹式超声流量计：能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。

●便携式超声流量计：便携使用，内置可充电锂电池，适合移动测量，配接磁性传感器。

● 手持式超声流量计：体积小，重量轻，内置可充电锂电池，手持使用，配接磁性传感器。

● 防爆型超声流量计：用于爆炸性环境液体流量测量，为防爆兼本安型。
