脉冲涡轮流量计接线图
发布时间：2021-05-28 02:02:51 点击次数：3510次
脉冲涡轮流量计接线

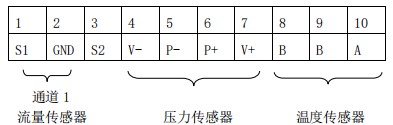

1.1 传感器接线端子说明
传感器通道 1（流量信号）：
1：+，
2：-。
传感器通道 2：
3：+
2：-。
压力传感器：
4：V-， 压力传感器电源-；
5：P-， 压力传感器信号-；
6：P+， 压力传感器信号+；
7：V+， 压力传感器电源+；
温度传感器（Pt100）：
8： Pt100（1）；
9： Pt100（1）；
10：Pt100（2）。
1.2 输出接线端子说明及接线方法：

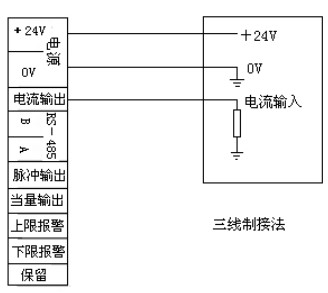

①三线制电流接法：
②二线制电流接法：
③三线制脉冲接法：

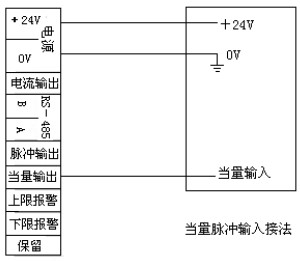

④三线制当量接法：
⑤报警输出接线方法
