高压涡轮流量计安装要求

发布时间：2021-08-20 01:04:59 点击次数：1643次

（1）安装场所

高压涡轮流量计传感器应安装在便于维修，管道无振动、无强磁干扰与热辐射影响的场所。安装在室外时，应有避直射阳光和放雨淋的措施。

（2）安装要求及注意事项

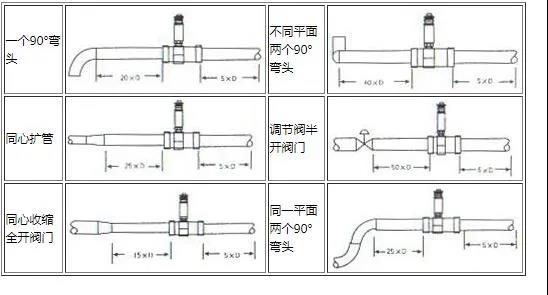

高压涡轮流量计水平安装的传感器要求管道不应有目测可觉察的倾斜（5°以内）垂直安装的传感器管道垂直偏差应小于5°，流体方向应有下向上。

不能停流的场所，应加装旁通和截止阀。

若流体含有杂质，则应在上游侧装过滤器；若含有气体，则应在上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。

流量调节阀应装在传感器下游，上游的截止阀在测量时应全开，且都不得产生振动和外泄。对于可能产生逆向流的流程应加止回阀以防流体反向流动。

传感器应与管道同心，密封垫圈不得凸入管路。传感器不应在水平管线的*高点，以免管线内聚集的气体（如停流时混入空气）停留在传感器处，不易排出而影响测量。

传感器前后管道应支撑牢靠，不产生振动。对易凝结流体要对传感器及其前后管道采取保温措施。

传输电缆常用双芯或三芯带屏蔽信号电缆，屏蔽信号电缆*好在显示仪表（流量积算仪或流量计算控制仪）端接地，传输路径不应与动力电源线平行，也不要敷设在动力电源线集中的区域。
