腰轮流量计的结构及工作原理

发布时间：2021-05-11 07:16:36 点击次数：2824次

腰轮流量计是一种体积流量测量仪，用于测量封闭管道中流体的体积流量。

累积的流量通常在本地显示，有些具有远程传输和输出接口，这些接口与相应的光电电脉冲转换器和流量积算仪相匹配，可以远程测量、显示和控制。

精度高，重复性好，量程大，对流量计前后直管段要求低。它适用于粘度较高的流体，并且流体粘度的变化对指示值影响很小。

适用于非腐蚀性流体，如原油和石油产品(柴油、润滑油等)。

腰轮流量计工作原理

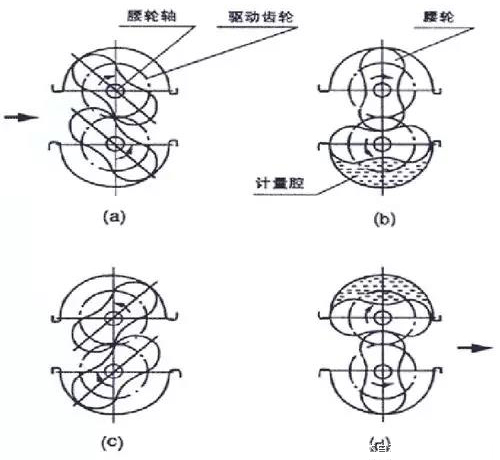

当待测液体流过测量室时，在流量计的入口端形成压差。在这种压力的推动下，腰轮旋转(见图a、b、c、d )。同时，两个腰轮被固定在腰轮轴上的一对驱动齿轮驱动旋转。

由于测量室的容积是固定值，所以待测液体的流速与腰轮的数量成比例，并通过具有一定传动比的变速机构传送到计数器。计数器的累积值是在一定时间内待测液体的体积流量。

（腰轮流量计结构图）

腰轮流量计结构组成

流量计主要由壳体、腰轮、驱动齿轮、输出轴密封件、精密校正器、计数器等组成。

腰轮流量计特点

腰轮流量计产品设计新颖，外形美观。具有精度高、安装使用方便等特点。它是容积式流量计的典型产品。

其主要缺点是:体积大、重量重、压力损失大、运行中振动大等。通过使用两对彼此成45度角的腰轮结构，可以大大降低运行中的振动噪声。
