气体涡轮流量计选型使用说明

发布时间：2021-03-10 06:54:09 点击次数：1629次

气体涡轮流量计选型指南

1、执行标准

产品执行 GB/T 18940-2003《封闭管道中气体流量的测量涡轮流量计》

2、精确度等级

在规定的流量范围内和工作条件下流量计的精确度等级为 1.0级和 1.5级

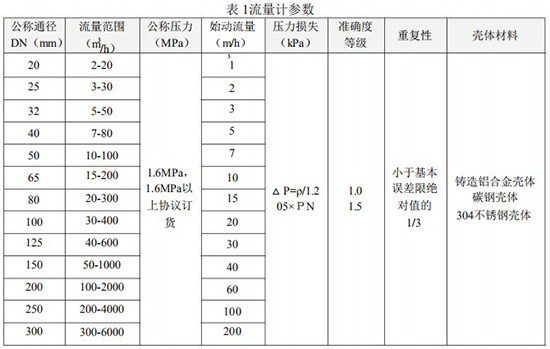

3、流量计参数

4、标准状态条件

P=101.325KPa，T=293.15K

5、使用环境条件

环境温度：-30℃～+65℃

相对湿度：5%～95%

介质温度：-20℃～+80℃

大气压力：86KPa～106KPa

6、工作电源及信号输出

6.1工作电源

A．外电源：＋24VDC±15%，纹波＜5％，适用于 4～20mA输出、脉冲输出、报警输出、RS-485等；

B．内电源：1组 3.6V锂电池（ER26500），当电压低于 3.0V时，出现欠压指示。

6.2整机功耗

A．外电源：<2W;

B．内电源：平均功耗 1mW，可连续使用两年以上。

6.3脉冲输出方式

工况脉冲信号，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平≤1V；

定标脉冲信号，与 IC卡阀门控制器配套，高电平幅度≥ 2.8V，低电平幅度≤ 0.2V，单位脉冲代表体积量可设定范围：0.001m3~100m3。单选择该值时必须注意：定标脉冲信号频率应≤1000Hz。

定标脉冲信号，经光耦隔离放大输出，高电平≥20V，低电平≤1V。

6.4 RS-485通信（光电隔离），可实现以下功能：

A．采用 RS-485接口，可直接与上位机或二次表联网，远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量；

B．由 RS-485接口与 HW-Ⅰ数据采集器配套，可组成电话网络通信系统，一台数据采集器可带 15台流量计；

C．由 RS-485接口与 HW-Ⅱ数据采集器配套，可组成宽带网络通信系统，由 INTERNET传输数据，一台数据采集器可带 8台流量计。

6.5 4～20mA标准电流信号（光电隔离）

与标准体积流量成正比，4mA对应 0 m3/h， 20 mA对应*大标准体积流量（该值可在一级菜单中进行设置），制式：两线制或三线制，流量计可根据所插电流模块自动识别，并正确输出。

6.6控制信号输出

A.下限报警信号（LP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，*大负载电流50mA；

B.上限报警信号（UP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，*大负载电流50mA；

C.关阀报警输出（BC端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；

D.电池欠压报警输出（BL端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；

7、现场显示功能

A.积算仪显示面板上实时显示工况（或标况）下的温度、压力、瞬时流量、累计流量；

B.报警功能：流量上下限、温度上下限、压力上下限报警，报警方式：字符闪烁。

8、防爆型式与等级

隔爆型：其防爆标志为 ExdIIBT4、ExdIICT4-T6(不含乙炔）；

本安型：其防爆标志为 ExiaIICT4

9、防护等级

IP65

10、电器接口

内螺纹 M20*1.5

11、选型指南

11.1用户在选型时，应根据管道公称压力、介质*高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

11.2为使流量计的使用性能*佳，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。

11.3流量计出厂时的信号输出方式：工况脉冲信号输出（三线制）、标准流量信号（IC卡）输出或 RS-485通讯输出。若要求有其它输出功能，请在订货时说明。

气体涡轮流量计使用说明

1、中低压表*大检漏压力：≤1.0Mpa，温压补偿型检漏压力不超过压力传感器上限值的3倍。高压表壳按额定流量的1.2倍压力检漏。

2、安装后检漏及安装使用中应遵守如下规定：

（a）先关闭出气阀门和进气阀门。

（b）微微开启出气阀门，再缓慢打开进气阀门，使表缓慢启动，然后再缓慢打开出气阀门，使达到正常运行状态，要防止骤然启动，损坏表芯。

（c）在停气的时候，需关闭出气阀门，然后再关闭进气阀门，每次启动时均应遵守上述规定。

3、气体涡轮流量计安装使用后，不得随意触及螺栓、螺钉及螺母等紧固件，以免发生漏气、损坏等危险。

4、气体涡轮流量计机芯（气质干净）应每半年进行清洗维护一次;（气质较脏）应每月进行清洗维护一次。

5、如果机芯经分解维修后，重新投入使用，需按*大压力先进行密封试验。并向机芯内注T4号精密仪表油或变压器油。
