椭圆齿轮流量计的外形尺寸图
发布时间：2021-03-13 01:34:10 点击次数：1871次

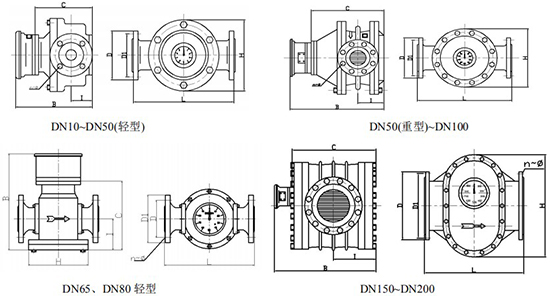

椭圆齿轮流量计外形尺寸

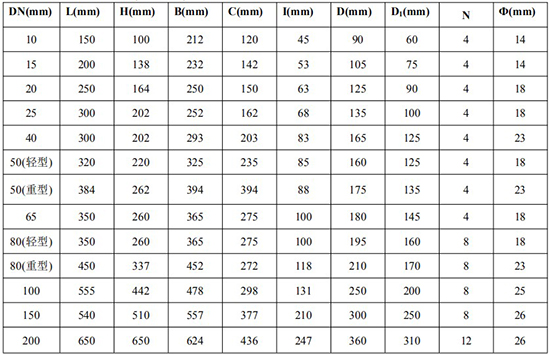

1 铸铁型椭圆齿轮流量计外形尺寸
型号：LC—A、LC—NA
2 铸钢型外形尺寸
型号：LC—E、LC—NE、 (外形同上)
*DN10/DN50(轻型)/DN65/DN80(轻型)法兰尺寸为 1.6MPa 标准；其余口径为 6.4MPa 标准；
3 LC—B 型不锈钢椭圆齿轮流量计外形尺寸(单位:mm)
*高温型椭圆齿轮流量计外形尺寸：DN15~DN50（轻型），B 尺寸按上表数据加 100mm 热延伸管；DN50 （重型）~DN200，B 尺寸按上表尺寸加160mm 热延伸管，其余尺寸同上表相应尺寸。
