摘要：集气站监控设备众多，包括加热炉、分子筛、火气探测设备、防冻液流量计设备，各个设备都有各自的通讯协议。本文讲述了集气站多种 Modbus 协议设备的数据采集过程，并通过以太网通讯在组态软件中进行数据监控的技术。结果表明，该技术能长久稳定运行。
引言

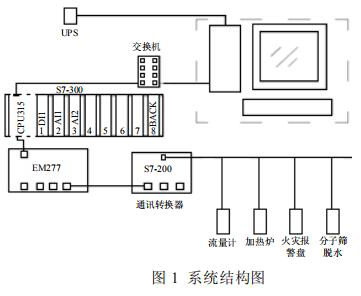

集气站是收集气井所生产天然气的站场，在集气站内对天然气进行节流降压、加热、调压计量等各种工艺预处理，设备众多且分散。为方便进行检测和操作，必须进行统一的数据采集，在监控台进行数据的管理。集气站设备主要包括加热炉、防冻液流量计、分子筛、火灾报警盘，以及供电设备 UPS 等，这些不同厂家的设备基本都支持Modbus 协议，通过 Modbus 通讯可以将这些数据采集。为了有效降低成本，设计了如图 1 所示的系统。系统采用西门子 S7-300 控制器，通过以太网连接上位机监控软件，再通过 MP277 连接S7-200 的方式。S7-200 控制器自带 RS485 接口，能够进行 Modbus 通讯，采集现场各种设备数据。*后通过以太网通讯将设备数据上传至监控软件，方便操作人员进行监控，该方案简单有效，能够实现集气站内设备的状态监控，数据处理，有效的进行天然气的生产工作。

1 数据采集
S7-300 控制器与 S7-200 控制器之间的通讯是实现系统数据采集的关键，EM277 可以方便的实现 S7-300 与 S7-200 之间的 PROFIBUS DP 通讯，只需要在 STEP7 中进行 S7-300 控制站的组态，简单配置 EM277 设备。选中 STEP7 的硬件组态窗口中的菜单 Optionà Install new GSD，导入 SIEM089D.GSD 文件，安装 EM277 从站配置文件。导入 GSD 文件后，在右侧的设备选择列表中找到 EM277 从站，根据需要的通讯字节数，选择一种通讯方式。本文中需要通讯的数据量比较大，选择了*大的 64 字节输入/64 字节输出的配置。S7-300 的硬件下载完成后，将 EM277 的拨位开关拨到与以上硬件组态的设定值一致。

1.2 程序处理

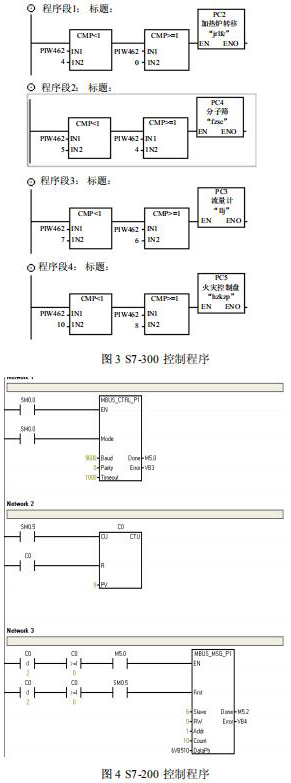

在 S7-200 系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在 V 存储区，与 S7-300 组态 EM277 从站时的硬件 I/O地址相对应就可以了。控制器中的程序如图 3、 图 4 所示。V4.0 STEP 7 MicroWIN SP6 中循环处理数据，调用“MBUS_CTRL_P1”和“MBUS_MSG_P1”功能，安装设定的步序采集下表所示的设备数据，将数据循环放置在配置的通讯区中 V 变量区，并为读取的数据设置数据包号码，以方便 S7-300进行识别。
Step7 中进行读取数据，根据读取数据包的序号进行对数据进行区分，对应不同的设备参数。
2 监控界面
上位机通过以太网与控制器进行连接，采用易控（INSPEC）组态软件进行设计。易控是基于Microsoft 操作平台.Net 的通用监控软件，它的画面精美 、功能创新，大大提升了系统档次。系统开发的界面如图 5 所示，分为“气站概览”、“加热炉”、“分子筛”、“火气探测”、“历史数据”、“报警信息”、“报表”选项，包括各个设备的监控，可以采集运行数据、设置运行参数。

3 结束语
文中所述的数据采集监控技术已经成功地应用到集气站现场，经过长久的运行，系统运行状态良好，操作人员在上位机上能够实时检测现场所有设备的运行状态和数据，并可以对设备进行参数设置，满足集气站的数据采集监控设计要求，并且采集的数据两小时记录一次，填充在报表中，每天在 12 点-12 点 15 分之间进行报表的一次保存和自动打印，并可进行历史数据的查询，非常方便现场操作人员对整个集气站的监控管理工作。
