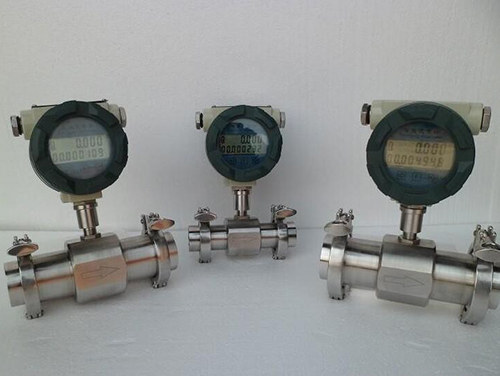

卡箍式涡轮流量计产品概述
LWGY涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字，带清零功能)。所有有效数据掉电后保持10年不丢。该类流量计均为防爆产品，防爆等级为：ExdIIBT6。

卡箍式涡轮流量计基本参数与技术性能
1、仪表口径及连接方式：4、6、10、15、20、25、32、40采用螺纹连接，（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
2、精度等级：±1%R、±0.5%R
3、量程比：1:10；1:15；1:20
4、仪表材质：304不锈钢、316（L）不锈钢等
5、被测介质温度（℃）：-20～＋120℃
6、环境条件：温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
7、输出信号：脉冲频率信号，低电平≤0.8V 高电平≥8V，4-20MA电流信号
8、供电电源：+12VDC 、+24VDC、内部锂电池供电（可选）
9、信号传输线：STVPV3×0.3（三线制），4-20MA（两线制）
10、传输距离：≤1000m
11、信号线接口：豪斯曼接头
12、防爆等级：内部锂电池供电为防爆型
13、防护等级：IP65

卡箍式涡轮流量计仪表类型

仪表型号	LWGYS-N		LWGYS-A		LWGYS-B	LWGYS-C
信号输出	脉冲		4-20mA		无	4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	锂电池	24VDC±15%
精度等级	1.0～0.5级		1.0～0.5级 ?		1.0～0.5级
测量范围	标准量程		标准量程 ?		标准量程或扩展量程
显示器	无		无		有
通讯接口	无		无		无	可选RS485
通讯协议	无		无		无	Moubus HART
仪表材质	不锈钢		不锈钢		不锈钢
防爆等级	无		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP60		IP65		IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN4～DN250		DN4～DN250		DN4～DN250
介质温度	-20℃～120℃		-20℃～120℃		-20℃～120℃
环境温度	-30℃～60℃		-30℃～60℃		-30℃～60℃

卡箍式涡轮流量计使用时注意事项
1、每一路的使用
1)安装就位后，应确保所有的切屑和残渣均已清除，系统已经吹洗、试压、气流进入并升压至流量计入口阀.
2)打开涡轮流量计上游旁通小球阀
3)缓慢打开涡轮流量计上游旁通小截止阀，气体缓慢充入直到涡轮流量计下游电动强制密封球阀前。
注意：压力剧烈震荡或过快的高速加压会损坏涡轮流量计。为了保护气体涡轮流量计，加到涡轮流量计上的压力升高不能超过35kPa/s。如现场不能测量压力变化，则监视涡轮流量计流量不能超限。
4)关闭旁通小球阀和截止阀。
5)转动手轮打开入口强制密封阀。
6)缓慢打开涡轮流量计下游电动强制密封球阀（至少持续1分钟），*好使用电动执行机构上的手动开关，一定要小心，不要使涡轮流量计超速运转.
7)按1.2-1.6 步骤操作，整个系统充压完毕，天然气开始被计量。
2、在线比对气体涡轮流量计（工作路和主路进行比对）
1)确保主路的入口和出口阀门是关闭的。
2)按照“1 每一路的使用"中的步骤1.2,1.3,1.4,给主路充压。
3)关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路出口电动强制密封球阀（*好是同时做三项工作）。
4)气体依次通过工作路和主路。两台涡轮流量计可以互相比对，来检查是否有大的偏差。
5)当比对结束后，关闭比对管路上和主路上的两个强制密封球阀，打开工作管路的出口球阀（*好是同时做三项工作）。
6)这时工作路重新投入工作。
3、用移动标定车在线标定气体XY-LWGY涡轮流量计
1)确保两个标定口之间的电动强制密封球阀处于关闭的状态。
2)打开标定口法兰盲板上的小球阀，确保法兰盲板内部无压力。然后取下法兰盲板。
3)将移动标定车和标定口连接好。
4)按照“1 每一路的使用"中的步骤1.2,1.3,1.4,给主路充压。
5)关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路上两个标定强制密封球阀（*好是同时做这四项工作）。
6)这时，气体依次流过橇座内的两台气体涡轮流量计和移动标定车。 3.7 完成在线标定后，关闭标定口的两个球阀，缓慢打开比对管路的强制密封球阀，缓慢打开工作路出口电动强制密封球阀（*好是同时做这四项工作）。
7)将法兰盲板装回，不要忘了关闭法兰盲板上的小球阀。 3.9 这时工作路重新投入工作。

卡箍式涡轮流量计的工作原理

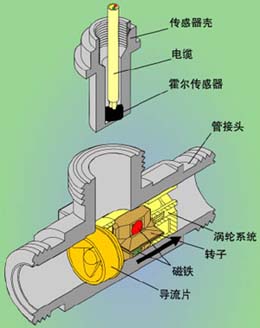

图所示为涡轮流量传感器结构简图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。

涡轮流量计的流量方程可分为两种：实用流量方程和理论流量方程。
实用流量方程
q v =f/K 公式 1
q m =qvρ 公式 2
涡轮流量计式中qv,qm……分别为体积流量，m³/s，质量流量，kg/s;
f……流量计输出信号的频率，Hz;
涡轮流量计K……流量计的仪表系数，P/m³。
流量计的系数与流量（或管道雷诺数）的关系曲线如图所示。由图可见，仪表系数可分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的 TUF 特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。

传感器的仪表系数由流量校验装置校验得出，它完全不问传感器内部流体机理，把传感器作为一个黑匣子，根据输入（流量）和输出（频率脉冲信号）确定其转换系数，它便于实际应用。但要注意，此转换系数（仪表系数）是有条件的，其校验条件是参考条件，如果使用时偏离此条件系数将发生变化，变化的情况视传感器类型，管道安装条件和流体物性参数的情况而定。

卡箍式涡轮流量计产品特点
1、压力损失小，叶轮具有防腐功能；
2、涡轮流量计采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越；
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%；
4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强；
5、采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年；
6、涡轮流量计采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现， 以标准485形式进行数据传输；
7、采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作；
8、涡轮流量计采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好；
9、容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单；
10、有较强抗磁干扰和振动能力、性能可靠、寿命长；
11、下限流速低,测量范围宽；
12、现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上；
13、耐腐蚀，适用于酸碱溶液；

卡箍式涡轮流量计选型

型 号								说 明
LWGY─	□	/□	/□	/□	/□	/□	/□
公 称 通 径	4							4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h
	6							6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
	10							10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h
	15							15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h
	20							20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h
	25							25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h
	32							32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h
	40							40mm，标准量程2～20m3/h，宽量程为1～20m3/h
	50							50mm，标准量程4～40m3/h，宽量程为2～40m3/h
	65							65mm，标准量程7～70m3/h，宽量程为4～70m3/h
	80							80mm，标准量程10～100m3/h，宽量程为5～100m3/h
	100							100mm，标准量程20～200m3/h，宽量程为10～200m3/h
	125							125mm，标准量程25～250m3/h，宽量程为13～250m3/h
	150							150mm，标准量程30～300m3/h，宽量程为15～300m3/h
	200							200mm，标准量程80～800m3/h，宽量程为40～800m3/h
类型		N						+12V供电，脉冲输出，高电平≥8V低电平≤0.8V
精度等级			05					精度0.5级
			10					精度1.0级
涡轮 类型				W				宽量程涡轮
				S				标准涡轮
材质					S			304不锈钢
					L			316(L)不锈钢
防爆						N		无标记，为非防爆型
压力等级							N	常规 (参照表2)
							H(x)	高压 (参照表2)

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“(FL)”
例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要脉冲信号输出，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40(FL) /05/S/S/N/H16
