涡轮流量计dn20目前的生产加工技术都已经相当成熟，国内的涡轮流量计dn20产品质量在科技力量的推动下，有了*大的提升，一些国产品*的产品也丝毫不比进口品*逊色。本文针对于涡轮流量计dn20在排水井中的应用案例向大家作一个简要的介绍。
为了提高对井内排水设备的管理、维修水平，使其达到要求的设备完好率；在日常或雨季对运行的水泵进行经常性的监视，使排水设备运行，既经济，又效率高，对流量的测定都是很重要的。此外，对于经过大、中修后的水泵，考核其技术状况，是否符合规定的要求，也需要对流量进行测定。通过对流量及其他参数的测定、分析，可提出改善提高效率的措施。
现将我们使用涡轮流量计dn20测定流量的方法介绍如下。
一、涡轮流置计
涡轮流量计dn20由三个部件组成：
(1)涡轮变送器
涡轮流量变送器有JKM-LW型，内径4?500毫米，*大流量0.17?1080升/秒，工作压力25?64公斤/厘米2,可以满足一般矿井水泵测量的需要。该变送器用法兰盘与管道相接。变送器内装有叶轮，为导磁材料制成，上有螺旋叶片，其作用是借通过流体的动能使叶轮转动。其他部分用不锈钢制成，在外壳上装有磁电感应转换器，由线圈和磁铁组成。当叶轮转动时，叶片周期性地切割磁力线，使磁路磁阻发生交变而感应出脉冲讯号，该讯号频率与流量成正比。将此讯号接入放大器内进行放大，再输送到显示仪表即可读数。
我们使用的涡轮变送器的，型号为JKM-LWGY，专为测量液体介质所设地，5/6/2000，内径150毫米，测量范围55?550米3/时，工作压力可达100公斤/厘米2以上，通过变送器的压力损失，在100%流量时，为0.5公斤/厘米2。
(2)前置放大器
由变送器发出的脉冲讯号一般只有20?500毫伏，不能推动显示仪表工作，装置显示仪表的地点，可以在管道旁，也可以在不超过500米的室内或井下峒室内，因此需要加装前置放大器。，其技术特征如下：
输入信号电压       20~500亳伏
输送距离       500米
输出信号电压       有效値大于2伏
电源直流4伏（用干电池或由频丰仅供给>该放大器采用晶体管电路，体积小，可固定于变送器上。
(3)积算频率仪
这是一种指示和积算两用的复合式仪表，与变送器配套使用（购买时成套供应），可以指示瞬时流量值和积累值。测定时置于管道旁，如长期使用可以装在调度室、机电部门或泵房内（该仪表不防爆）。其技术特征如下：
测量范围       10~1000赫兹
积算容量       99,999，99
(对于大型水泵可连续测1100余小时)'
计算误差       ±2%
(对于矿井排水量M量可达毎分钟千分之一米3以下，有很高的楮确度输入信号有效谪  3*2伏(近似正弦波或脉冲波）
电源       220伏
功率       80瓦
重量       21公斤
涡轮流量计dn20仪表表面上有三个十进位计数管和一个机械计数器，记录脉冲频率数，变送器叶轮每个叶片切割一次，发出一个脉冲，计数管辉光点显示一个数字。
瞬时值由表面上的毫安表读出毫安数，换算成流量或变换表盘直接读出每分或每秒的m³数。
二、测流方法

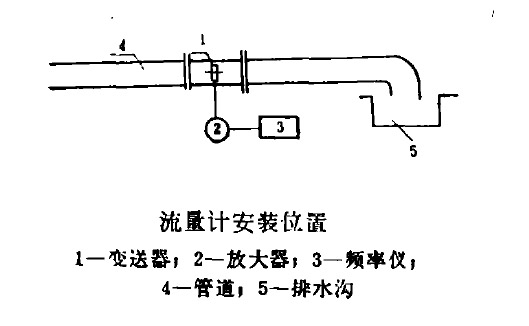

我们测定时，将流量计装于管道出口如图所示。
流量计安装位置

测定时，水泵启动后达到额定转数运转，指示表针稳定后即可开始。为了绘制水泵及管道特性曲线需要测5?6个工作点，可利用水泵上闸阀进行调整，每个点可以测量三次，共15?18个数据。每次用秒表记录半分或一分钟脉冲次数，然后除以仪表常数即可得出每分钟流量值。例如仪表常数为2500次/升，测得每分钟脉冲数为12500次，则流量Q=125000/5000=5m³/分，一般一台水泵(包括电机各数据和水泵其他数值的测量)只需30?40分钟左右即可。
三、测定情况
我们对全局涌水量大、排水任务重的二个矿井的主排水泵流量进行了测定，共测定200?850瓦主排水泵42台。测定情况如下：实测水泵流量达到名*100%以上的（包括100%的）有23台，占测定水泵总台数55%;达到90?100%的有10台，占测定水泵总台数23.达到90%以下的9台，占测定水泵总台数21.2%。测定后的分析总结尚待进一步研究，但已初见一些效果,如王平村矿现有主排水泵5台，平日每班轮流开一台泵，工作时间4小时，测后每班开动高效率泵一台，仅电费，每年可节约4560元。又如城子煤矿-250米泵房共有850瓦水泵5台，平时每班轮流开一台泵，测后将效率较高的6号泵拆掉一个水轮，水泵效率由拆轮前的0.55%提高到拆轮后的0.564%，效率提高0.014%，流量虽由4.98米/分降低到4.32米/分，（采取每天多开10分钟栗的方法弥补)，但由于水泵效率的提高，耗电量大为节省，每年可节约电费4.8万元。
