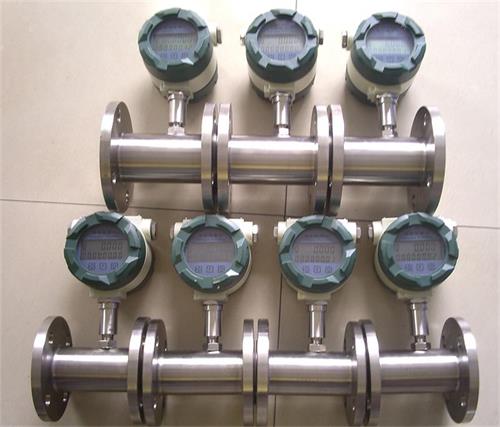

印染厂用水流量计产品概述
涡轮流量计采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的螺纹连接式液体涡轮流量计传感器可以应用于制药行业。

印染厂用水流量计产品特点
1、压力损失小，叶轮具有防腐功能；
2、涡轮流量计采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越；
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%；
4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强；
5、采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年；
6、涡轮流量计采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现， 以标准485形式进行数据传输；
7、采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作；
8、涡轮流量计采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好；
9、容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单；
10、有较强抗磁干扰和振动能力、性能可靠、寿命长；
11、下限流速低,测量范围宽；
12、现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上；
13、耐腐蚀，适用于酸碱溶液；

印染厂用水流量计基本参数

仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接
	(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R
量程比	1:10；1:15；1:20
仪表材质	304不锈钢、316(L)不锈钢等
被测介质温度(℃)	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号	脉冲频率信号，低电平≤0.8V 高电平≥8V
供电电源	+12VDC 、+24VDC(可选)
信号传输线	STVPV3×0.3(三线制)
传输距离	≤1000m
信号线接口	豪斯曼接头
防爆等级	非防爆产品
防护等级	IP65


印染厂用水流量计仪表类型

仪表型号	LWGYS-N		LWGYS-A		LWGYS-B	LWGYS-C
信号输出	脉冲		4-20mA		无	4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	锂电池	24VDC±15%
精度等级	1.0～0.5级		1.0～0.5级 ?		1.0～0.5级
测量范围	标准量程		标准量程 ?		标准量程或扩展量程
显示器	无		无		有
通讯接口	无		无		无	可选RS485
通讯协议	无		无		无	Moubus HART
仪表材质	不锈钢		不锈钢		不锈钢
防爆等级	无		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP60		IP65		IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN4～DN250		DN4～DN250		DN4～DN250
介质温度	-20℃～120℃		-20℃～120℃		-20℃～120℃
环境温度	-30℃～60℃		-30℃～60℃		-30℃～60℃


印染厂用水流量计选型

型 号								说 明
LWGY─	□	/□	/□	/□	/□	/□	/□
公 称 通 径	4							4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h
	6							6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
	10							10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h
	15							15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h
	20							20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h
	25							25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h
	32							32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h
	40							40mm，标准量程2～20m3/h，宽量程为1～20m3/h
	50							50mm，标准量程4～40m3/h，宽量程为2～40m3/h
	65							65mm，标准量程7～70m3/h，宽量程为4～70m3/h
	80							80mm，标准量程10～100m3/h，宽量程为5～100m3/h
	100							100mm，标准量程20～200m3/h，宽量程为10～200m3/h
	125							125mm，标准量程25～250m3/h，宽量程为13～250m3/h
	150							150mm，标准量程30～300m3/h，宽量程为15～300m3/h
	200							200mm，标准量程80～800m3/h，宽量程为40～800m3/h
类型		N						+12V供电，脉冲输出，高电平≥8V低电平≤0.8V
精度等级			05					精度0.5级
			10					精度1.0级
涡轮 类型				W				宽量程涡轮
				S				标准涡轮
材质					S			304不锈钢
					L			316(L)不锈钢
防爆						N		无标记，为非防爆型
压力等级							N	常规 (参照表2)
							H(x)	高压 (参照表2)

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“(FL)”
例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要脉冲信号输出，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40(FL) /05/S/S/N/H16

印染厂用水流量计的安装
涡轮流量计作为叶轮式流量计的主要品种，由传感器和转换显示仪表组成，被广泛应用于测量封闭管道中的液体，但液体必须是与不锈钢、硬质合金不起腐蚀作用，且介质中没有纤维以及颗粒等杂质。以下就来讲讲涡轮流量计的一些安装方式注意点。
涡轮流量计的安装有法兰连接、螺纹连接及夹装式三种方式。安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应大于等于20倍管径，下游直管段大于等于5倍管径。
仪表的传感器应远离外界磁场，如不能避免，应采取必要的措施。为了检修时不至于影响液体的正常输送，应在传感器两端的直管段外安装旁通管道。传感器露天安装时，要做好防水处理。传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。
涡轮流量传感器可水平、垂直安装，垂时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。直管段内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。
作为流量测量的一种理想仪表，涡轮流量计在业界获得了广泛的应用，正确的安装方式是保证仪表正常运作的前提条件，为日后的保养维修提供便利，也能让仪表的寿命更长久。

印染厂用水流量计工作原理
涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。

图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
涡轮流量计广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。
涡轮流量计输出信号为脉冲，易于数字化。涡轮流量计压力损失小，叶片能防腐，可以测量粘稠和腐蚀性的介质。
打造生与流速成反比的脉冲旌旗灯号，当流体颠末管道时，涡轮流量计的扭转角速度与流体流速成反比.在管道中心安放一个涡轮，由此，就会引起传感线圈中的磁通更改。传感线圈将检测到的磁通周期变幻信号送入前置放大器，同时亦将脉冲旌旗灯号送入频率电流转换电路，对旌旗灯号发展放大、整形，使涡轮流量计压制摩擦力矩与流体阻力矩而发生篡改。对涡轮流量计发作驱能源矩，
涡轮流量计的叶片，当涡轮流量计叶片切割由壳体内永世磁钢发生发火的磁力线时，流体流速可经过涡轮流量计的窜改角速度失去，将脉冲旌旗灯号转换成模拟电流量，对定然的流体介质粘度，涡轮流量计的转速经过装在机壳外的传感线圈来检测。两端由轴承支撑。从而大要较量争论失掉经由过程管道的流体流量。在不一定的流量领域内，进而批示霎时流量值。送入单元换算与流量积算电路取得并透露表现堆集流量值。
