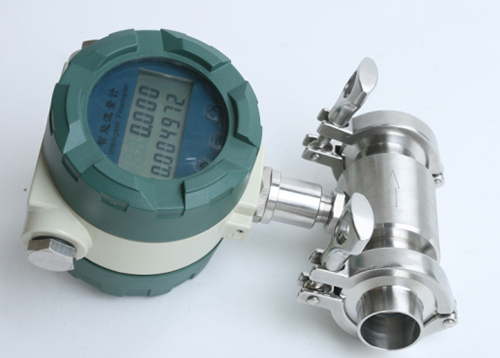

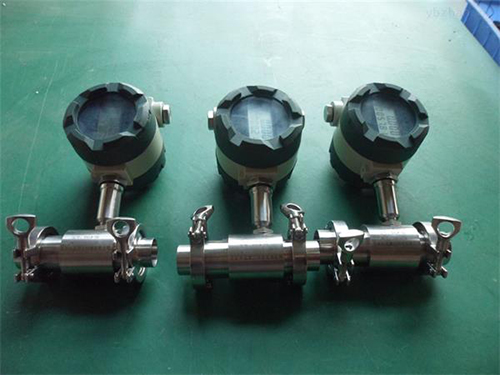

管道水流量表产品概述
LWGY涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字，带清零功能)。所有有效数据掉电后保持10年不丢。该类流量计均为防爆产品，防爆等级为：ExdIIBT6。

管道水流量表产品特点
1、无可动部件，长期稳定，结构简单便于安装和维护;
2、高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
3、重复性好，短期重复性可达0.05%～0.2%
4、输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
5、可获得很高的频率信号（3～4kHz），信号分辨力强；
6、范围度款，中大口径可达1:20，小口径为1:10；
7、结构紧凑轻巧，安装维护方便，流通能力大；
8、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
9、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;
10、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

管道水流量表基本参数
1、公称口径：管道式：DN4～DN200
2、插入式：DN100～DN2000
3、精度等级：管道式：±0.5级，±1.0级
4、插入式：±1.5级、±2.5级
5、环境温度：-20℃～50℃
6、介质温度：测量液体：-20℃～120℃
7、测量气体：-20℃～80℃
8、大气压力：86KPa～106KPa
9、公称压力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
10、防爆等级：ExdIIBT4
11、连接方式：螺纹连接、法兰夹装、法兰连接、插入式等
12、直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN；液体：上游直管段应≥20DN，下游直管段应≥5DN；插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
13、显示方式：（1）远传显示： 脉冲输出、电流输出(配显示仪表)；（2）现场显示：8位LCD显示累积流量，单位(m3)4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速；（3）温度压力补偿型：A、显示标准瞬时流量及标准累计流量，B、显示当前压力、温度、电池电压
14、输出功能：（1）脉冲输出，p-p值由供电电源确定，（2）4～20mA两线制电流输出，（3）单位体积脉冲输出及传感器原始脉冲输出，（4）带有RS485通迅接口
15、供电电源：（1）DC5～24V，（2）标准型3V锂电池安装于仪表内部可连续使用八年以上，（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
16、传输距离：传感器至显示仪距离可达500m

管道水流量表仪表分类
现场显示型
本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源 电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。

B、脉冲输出型
工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。

C、4～20mA输出型
工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器*大流量，流量范围见涡轮流量传感器铭*。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。

D、分体远传显示型
工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接

管道水流量表型谱

型号	代码	说明
LWGY		涡轮流量计
公称通径	4	4mm
	6	6mm
	----	----
	150	150mm
	200	200mm
类型	N	传感器型：+12V或24V供电，输出三线制脉冲信号
	A	变送器型：+24V供电，输出二线制4～20mA
	B	智能型：锂电池供电，现场显示无信号输出
	C	智能型：+24V供电，现场显示并输出二线制4～20mA
	C1	智能型：+24V供电，现场显示并带有RS486通讯协议
	C2	智能型：+24V供电，现场显示并带有HART通讯协议
精度等级	05	0.5级
	10	1.0级
	02	0.2级（协商订货，生产周期较长）
涡轮类型	W	扩展测量范围
	S	标准测量范围
材质	S	304不锈钢
	L	316（L）不锈钢
防爆	N	非防爆型
	E	防爆型，ExdⅡBT6
压力等级	N	常规(参照工作压力表)
	H（X）	高压(参照工作压力表)

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要脉冲信号输出，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40（FL） /05/S/S/N/H16

管道水流量表的工作原理
图所示为涡轮流量传感器结构简图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
涡轮流量计的流量方程可分为两种：实用流量方程和理论流量方程。
实用流量方程
q v =f/K 公式 1
q m =qvρ 公式 2
式中qv,qm……分别为体积流量，m³/s，质量流量，kg/s;
f……流量计输出信号的频率，Hz;
K……流量计的仪表系数，P/m³。
流量计的系数与流量（或管道雷诺数）的关系曲线如图所示。由图可见，仪表系数可分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的 TUF 特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。

传感器的仪表系数由流量校验装置校验得出，它完全不问传感器内部流体机理，把传感器作为一个黑匣子，根据输入（流量）和输出（频率脉冲信号）确定其转换系数，它便于实际应用。但要注意，此转换系数（仪表系数）是有条件的，其校验条件是参考条件，如果使用时偏离此条件系数将发生变化，变化的情况视传感器类型，管道安装条件和流体物性参数的情况而定。

管道水流量表的安装
为了确保流量计的测量准确,必须正确地选择安装位置和方法
1、对直管段的要求：流量计必须水平安装在管道上（管道倾斜在5以内），安装时流量计轴线应与管道轴线同心，流向要一致。流量计上游管道长度应有不小于2D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。
2、对配管的要求：流量计安装点的上下游配管的内径与流量计内径相同。
3、对旁通管的要求：为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。
4、对外部环境的要求：流量计*好安装在室内，必须要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响使用寿命。
5、对介质中含有杂质的要求：为了保证流量计的使用寿命，应在流量计的直管段前安装过滤器。
6、安装场所：流量计应安装在便于维修，无强电磁干扰与热辐射的场所。
7、对安装焊接的要求：用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接！ 安装流量计前应严格清除管道中焊渣等脏物，*好用等径的管道（或旁通管）代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。 安装流量计时，法兰间的密封垫片不能凹入管道内。
8、流量计接地的要求：流量计应可靠接地，不能与强电系统地线共用。
9、对于防爆型产品的要求：为了仪表安全正常使用，应复核防爆型流量计的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守**防爆型产品使用要求，用户不得自行更改防爆系统的连接方式，不得随意打开仪表。
10、选型在规定的流量范围内，防止超速运行，以保证获得理想准确度和保证正常使用寿命。 安装流量计前应清理管道内杂物：碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。
11、流量计投运时应缓慢地先开启前阀门，后开启后阀门，防止瞬间气流冲击而损害涡轮。 加润滑油应按告示*操作，加油的次数依气质洁净程度而定，通常每年2-3次。由于试压、吹扫管道或排气造成涡轮超速运转，以及涡轮在反向流中运转都会可能使流量计损坏。
12、流量计运行时不允许随意打开前.后盖，更动内部有关参数，否则将影响流量计的正常运行。小心安装垫片，确保没有突出物进入管道，以防止干扰正常的流量测量。 流量计在标定时要在流量计取压口上采集压力。
