脉冲输出涡轮流量计产品概述
涡轮流量计原理是感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。涡轮流量计的叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

脉冲输出涡轮流量计产品特点
1、压力损失小，叶轮具有防腐功能；
2、涡轮流量计采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越；
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%；
4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强；
5、采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年；
6、涡轮流量计采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现， 以标准485形式进行数据传输；
7、采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作；
8、涡轮流量计采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好；
9、容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单；
10、有较强抗磁干扰和振动能力、性能可靠、寿命长；
11、下限流速低,测量范围宽；
12、现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上；
13、耐腐蚀，适用于酸碱溶液；

脉冲输出涡轮流量计基本参数

仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接
	(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R
量程比	1:10；1:15；1:20
仪表材质	304不锈钢、316(L)不锈钢等
被测介质温度(℃)	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号	脉冲频率信号，低电平≤0.8V 高电平≥8V
供电电源	+12VDC 、+24VDC(可选)
信号传输线	STVPV3×0.3(三线制)
传输距离	≤1000m
信号线接口	豪斯曼接头
防爆等级	非防爆产品
防护等级	IP65

脉冲输出涡轮流量计选型

型 号								说 明
LWGY─	□	/□	/□	/□	/□	/□	/□
公 称 通 径	4							4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h
	6							6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
	10							10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h
	15							15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h
	20							20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h
	25							25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h
	32							32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h
	40							40mm，标准量程2～20m3/h，宽量程为1～20m3/h
	50							50mm，标准量程4～40m3/h，宽量程为2～40m3/h
	65							65mm，标准量程7～70m3/h，宽量程为4～70m3/h
	80							80mm，标准量程10～100m3/h，宽量程为5～100m3/h
	100							100mm，标准量程20～200m3/h，宽量程为10～200m3/h
	125							125mm，标准量程25～250m3/h，宽量程为13～250m3/h
	150							150mm，标准量程30～300m3/h，宽量程为15～300m3/h
	200							200mm，标准量程80～800m3/h，宽量程为40～800m3/h
类型		N						+12V供电，脉冲输出，高电平≥8V低电平≤0.8V
精度等级			05					精度0.5级
			10					精度1.0级
涡轮 类型				W				宽量程涡轮
				S				标准涡轮
材质					S			304不锈钢
					L			316(L)不锈钢
防爆						N		无标记，为非防爆型
压力等级							N	常规 (参照表2)
							H(x)	高压 (参照表2)

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“(FL)”
例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要脉冲信号输出，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40(FL) /05/S/S/N/H16

脉冲输出涡轮流量计的安装
涡轮流量计作为叶轮式流量计的主要品种，由传感器和转换显示仪表组成，被广泛应用于测量封闭管道中的液体，但液体必须是与不锈钢、硬质合金不起腐蚀作用，且介质中没有纤维以及颗粒等杂质。以下就来讲讲涡轮流量计的一些安装方式注意点。
涡轮流量计的安装有法兰连接、螺纹连接及夹装式三种方式。安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应大于等于20倍管径，下游直管段大于等于5倍管径。
仪表的传感器应远离外界磁场，如不能避免，应采取必要的措施。为了检修时不至于影响液体的正常输送，应在传感器两端的直管段外安装旁通管道。传感器露天安装时，要做好防水处理。传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。
涡轮流量传感器可水平、垂直安装，垂时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。直管段内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。
作为流量测量的一种理想仪表，涡轮流量计在业界获得了广泛的应用，正确的安装方式是保证仪表正常运作的前提条件，为日后的保养维修提供便利，也能让仪表的寿命更长久。

脉冲输出涡轮流量计工作原理

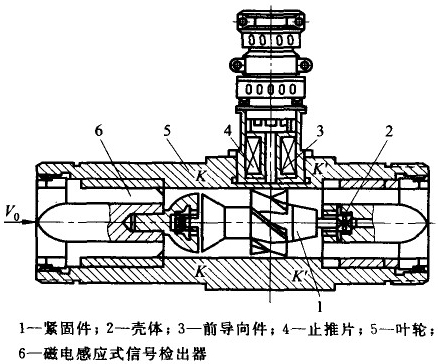

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：

式中：
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3]，由校验单给出。
Q——流体的瞬时流量（工作状态下）[m3/h]
3600——秒时换算系数
每台传感器的仪表系数由制造厂填写在检定**中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

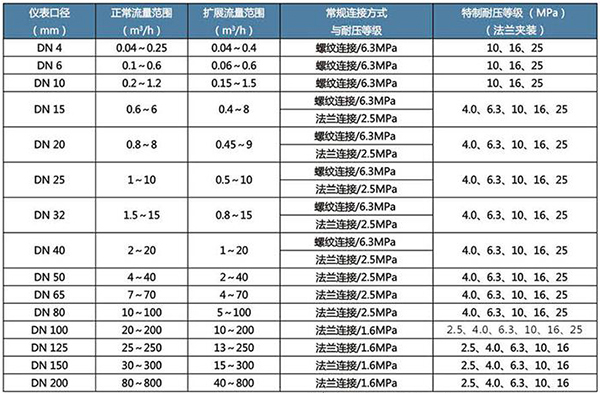

脉冲输出涡轮流量计流量范围


脉冲输出涡轮流量计仪表类型

仪表型号	LWGYS-N		LWGYS-A		LWGYS-B	LWGYS-C
信号输出	脉冲		4-20mA		无	4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	锂电池	24VDC±15%
精度等级	1.0～0.5级		1.0～0.5级 ?		1.0～0.5级
测量范围	标准量程		标准量程 ?		标准量程或扩展量程
显示器	无		无		有
通讯接口	无		无		无	可选RS485
通讯协议	无		无		无	Moubus HART
仪表材质	不锈钢		不锈钢		不锈钢
防爆等级	无		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP60		IP65		IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN4～DN250		DN4～DN250		DN4～DN250
介质温度	-20℃～120℃		-20℃～120℃		-20℃～120℃
环境温度	-30℃～60℃		-30℃～60℃		-30℃～60℃
