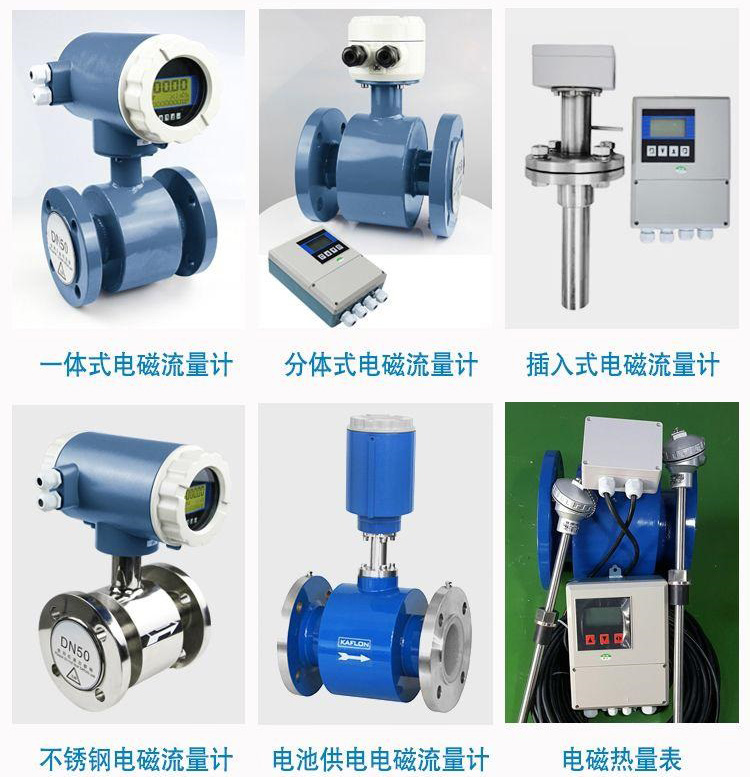

液体电磁流量计产品种类及适用范围

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成，主要分为两大类：一体型和分离型。

电磁流量计是基于法拉*电磁感应定律原理的流量仪表，用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

液体电磁流量计性能特点
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
2、测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命*长。
3、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
4、传感器部分只有内衬和电*与被测液体接触，只要合理选择电*和内衬材料，即可耐腐蚀和耐磨损。
5、LDE转换器采用国际*新的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。
6、双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。

液体电磁流量计的主要技术数据
1、口径：DN15~2400mm
2、介质：导电性液体
3、衬里：氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯
4、流速：≤15m/s
5、励磁方式：方波励磁
6、电*材料：不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱
7、额定压力：0.6MPa、1.0MPa、1.6MPa、4.0MPa
8、介质温度：氯丁橡胶：-10~60℃；聚氨酯橡胶：-10~40℃
9、聚四氟乙烯(F4)：-10~120℃；聚全氟乙丙烯(F46)：-10~150℃
10、介质电导率：>5μs/cm
11、准确度等级：±1.0%；±0.5%；±0.2%
12、输出信号：4~20mA电流，脉冲频率，上下限报警
13、通讯：RS485/RS232(可选)
14、防护等级：IP65、IP67、IP68
15、防爆等级：ExdⅡCT3-CT6
16、电缆接口：M18*1.5
17、环境条件：环境温度：-10~50℃  相对湿度：5%~90%  环境电磁场：≤400A/m
18、供电电源：85~250VAC；20~36VDC；3.6V电池供电

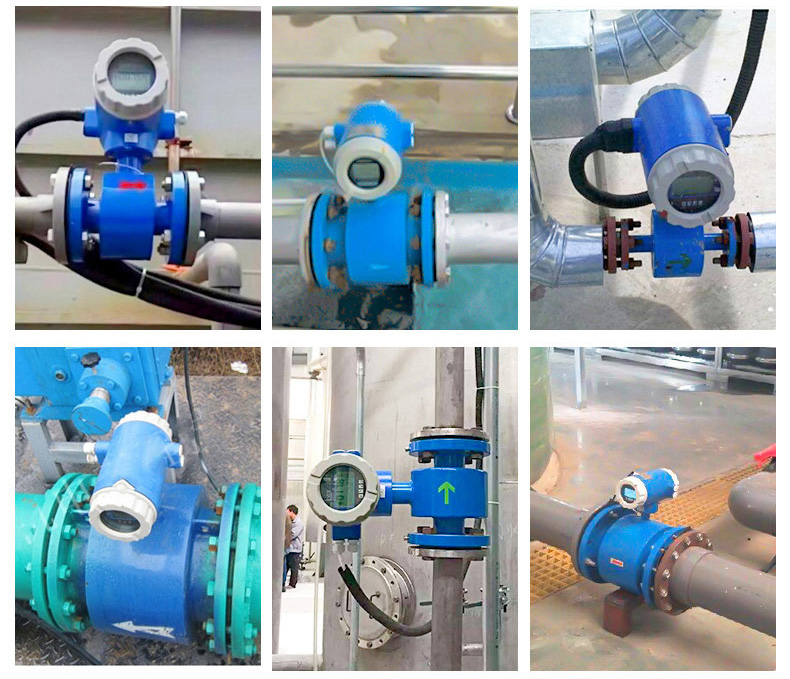

液体电磁流量计安装地点的选择
为了使流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：
1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。
3.流量计周围应有充裕的空间，便于安装和维护。
安装建议
流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：
a. 增加前后直管段的长度；
b. 采用一个流量稳定器；
c. 减少测量点的截面。
水平和垂直安装
传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电*的影响，电*轴向保持水平为好。垂直安装时，流体应自下而上流动。
传感器不能安装在管道的*高位置，这个位置容易积聚气泡。
确保满管安装
确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。   如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

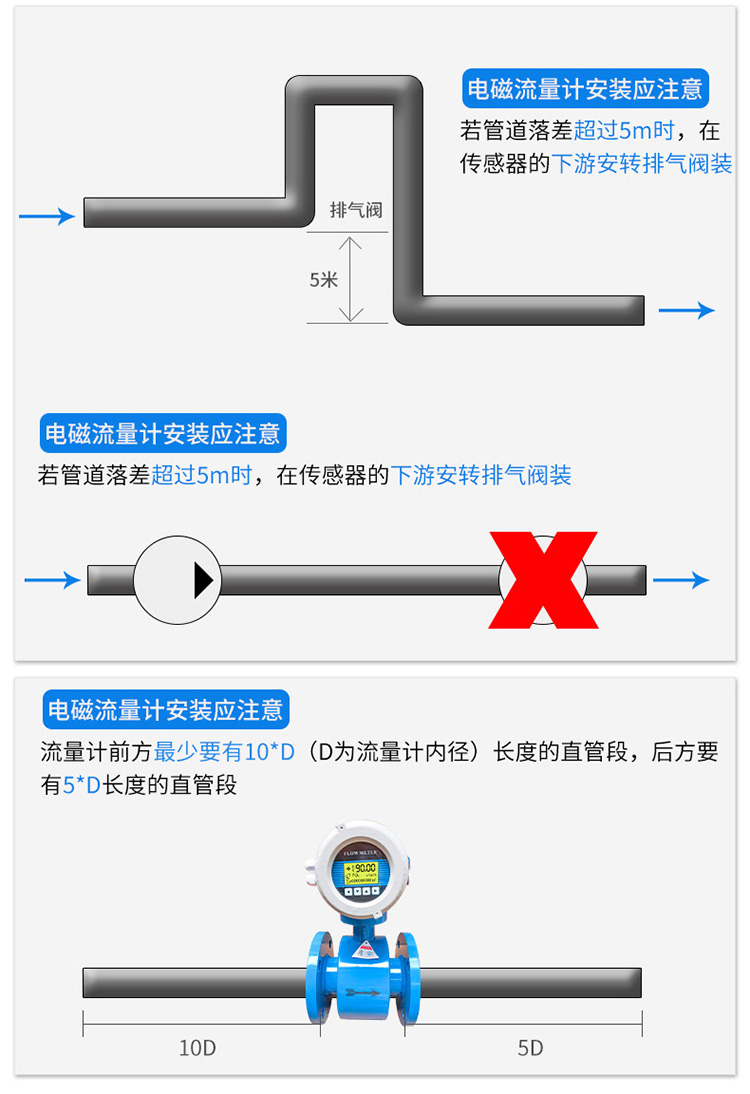

弯管、阀门和泵之间的安装
为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。
传感器不能安装在泵的进水口
为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。
传感器的进口直管段和出口直管段
比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D，出口直管段≥3D(D为传感器公称口径）。
插入式进口直管段应≥20 D ， 出口直管段≥7D(D为传感器公称口径）。

液体电磁流量计工作原理
电磁流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速   的乘积、电动势E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中： E---------为电*间的信号电压（v）
       B---------磁通密度（T）
       d---------测量管内径(m)
         --------平均流速（m/s）
       K---------常数
由于K为常数，励磁电流是恒流的，故B也是常数，则由（1-1）式可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积流量Q成线性关系。因此，只要测量出E就可确定流量Q，这就是电磁流量计的基本工作原理。
由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说流量计是一种真正的体积流量计。


液体电磁流量计仪表选型
电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型电磁流量计的特点，选择合适的类型。一体型安装敷线方便，精度中等，不宜在地面以下安装，以防转换器被水淹没。分离型精确度较高，转换器与传感器异地安装，更适合现场环境比较差（如有害、有毒、易受水淹没等场所）的场合，但安装、敷线较严格，否则易引入干扰信号。
2、选择合适的电*形式。对于不产生结晶、结疤、不沾污电*的介质，可用标准电*，否则用清垢电*或有清洗连接装置的电*。对于测污泥场合，还可选用可换式电*。
3、根据被测介质的腐蚀性选择电*材料。
流量计电*选择：

4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。

5、流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准（IEC529-7B），外壳防护等级的标准为：IP65为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30Kpa。出水量为0.75m3/h，喷水口离仪表距离为3m；IP67为防浸水型，即仪表可全部浸入水中，*高点应在水下至少150cm，持续时间至少30min。IP68为潜水型，能长期在水下工作。根据以上规定，在地下安装易被水淹的仪表应选IP68，仪表在地上安装的宜选IP65。
6、根据连接仪表管道的绝缘性选择接地。
7、根据被测介质的*高压力选择水泥浆流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量，应选用高压型电磁流量计。其*大口径为100mm。


液体电磁流量计衬里的选择


液体电磁流量计电*的选择

液体电磁流量计型谱
