切削液流量计

切削液流量计

  • 品*:JKM/凯铭仪表
  • 型号:JKM-LWGY
  • 测量范围:0.04~800m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN4~DN200
  • 适用介质:水 油 醇 纯净液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+100℃
  • 供电方式:24VDC 3.6V锂电池
  • 订货号:ASN761102CAH

切削液流量计产品概述
涡轮流量计是采用一体化涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。涡轮流量计是一体化表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。
切削液流量计产品图

切削液流量计的工作原理
图所示为涡轮流量传感器结构简图,由图可见,当被测流体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比,叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化,产生周期性的感应电势,即电脉冲信号,经放大器放大后,送至显示仪表显示。
切削液流量计工作原理图
涡轮流量计的流量方程可分为两种:实用流量方程和理论流量方程。
实用流量方程
q v =f/K 公式 1
q m =qvρ公式 2
式中qv,qm……分别为体积流量,m³/s,质量流量,kg/s;
f……流量计输出信号的频率,Hz;
K……流量计的仪表系数,P/m³。
流量计的系数与流量(或管道雷诺数)的关系曲线如图所示。由图可见,仪表系数可分为二段,即线性段和非线性段。线性段约为其工作段的三分之二,其特性与传感器结构尺寸及流体粘性有关。在非线性段,特性受轴承摩擦力,流体粘性阻力影响较大。当流量低于传感器流量下限时,仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的 TUF 特性曲线的形状是相似的,它仅在系统误差水平方面有所不同。
切削液流量计结构图
传感器的仪表系数由流量校验装置校验得出,它完全不问传感器内部流体机理,把传感器作为一个黑匣子,根据输入(流量)和输出(频率脉冲信号)确定其转换系数,它便于实际应用。但要注意,此转换系数(仪表系数)是有条件的,其校验条件是参考条件,如果使用时偏离此条件系数将发生变化,变化的情况视传感器类型,管道安装条件和流体物性参数的情况而定。

切削液流量计产品特点
1、无可动部件,长期稳定,结构简单便于安装和维护;
2、高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
3、重复性好,短期重复性可达0.05%~0.2%
4、输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
5、可获得很高的频率信号(3~4kHz),信号分辨力强;
6、范围度款,中大口径可达1:20,小口径为1:10;
7、结构紧凑轻巧,安装维护方便,流通能力大;
8、适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
9、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
10、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

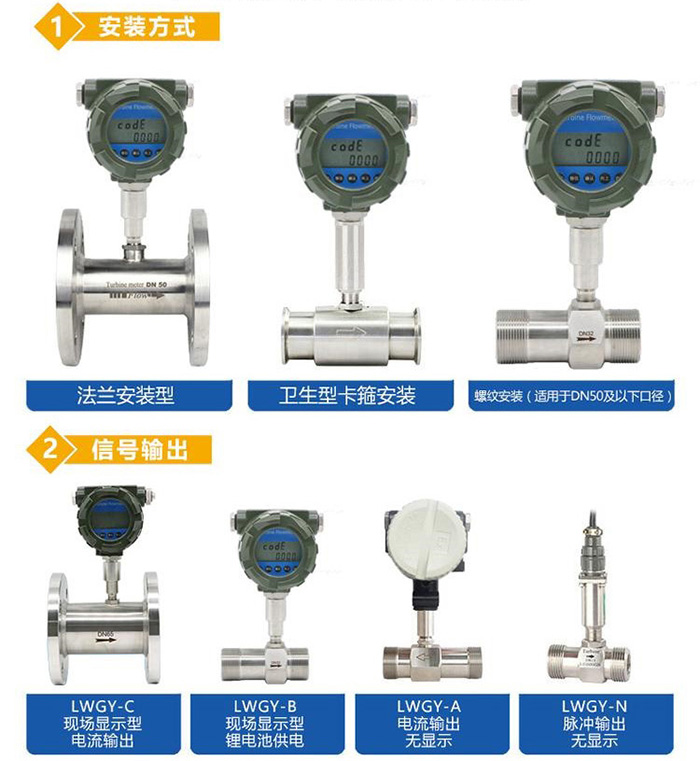

切削液流量计产品分类图


切削液流量计基本参数
1、公称口径:管道式:DN4~DN200
2、插入式:DN100~DN2000
3、精度等级:管道式:±0.5级,±1.0级
4、插入式:±1.5级、±2.5级
5、环境温度:-20℃~50℃
6、介质温度:测量液体:-20℃~120℃
7、测量气体:-20℃~80℃
8、大气压力:86KPa~106KPa
9、公称压力:1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
10、防爆等级:ExdIIBT4
11、连接方式:螺纹连接、法兰夹装、法兰连接、插入式等
12、直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN;液体:上游直管段应≥20DN,下游直管段应≥5DN;插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
13、显示方式:(1)远传显示: 脉冲输出、电流输出(配显示仪表);(2)现场显示:8位LCD显示累积流量,单位(m3)4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速;(3)温度压力补偿型:A、显示标准瞬时流量及标准累计流量,B、显示当前压力、温度、电池电压
14、输出功能:(1)脉冲输出,p-p值由供电电源确定,(2)4~20mA两线制电流输出,(3)单位体积脉冲输出及传感器原始脉冲输出,(4)带有RS485通迅接口
15、供电电源:(1)DC5~24V,(2)标准型3V锂电池安装于仪表内部可连续使用八年以上,(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
16、传输距离:传感器至显示仪距离可达500m

切削液流量计仪表参数

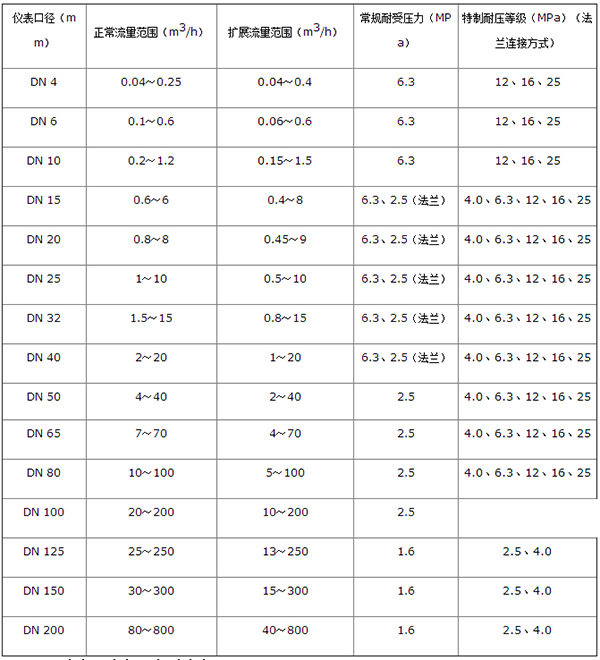

传感器的公称通径、流量范围、流体温度、公称压力、环境温度、相对湿度、*大压力损失表:

切削液流量计口径流量范围表


切削液流量计仪表分类
现场显示型
本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表,与脉冲信号输出的流量传感器(如涡轮、旋涡)配套。可显示瞬时流量和累计总量。累计流量:八位数字,小数点后面3位有效数字。瞬时流量:六位数字,可显示出每升的变化。显示精度:±1个显示单位。信号输出:脉冲输出:1~3000Hz外供+12~+24VDC电源 电流输出:4~20mA外供+24VDC电源(两线制)内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示,隔爆型。小信号切除功能。
现场显示型定量控制切削液流量计产品图
B、脉冲输出型
工作电压:+12VDC或+24VDC两种(客户定货前必须选定一种供电电源)。信号传输距离:小于250米。输出信号:方波信号幅值:+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装:放大器和涡轮流量传感器连接为M16×1.5螺纹,涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。接线:脉冲输出型放大器对外引线为三根,红线、白线和屏蔽。红线接正电源,白线为脉冲输出和其它显示仪或设备连接,屏蔽接地。
脉冲输出型定量控制切削液流量计产品图
C、4~20mA输出型
工作电压:外供电+24VDC(两线制)输出信号:4~20mA或1-5V、4mA对应涡轮流量传感器零流量,20mA对用涡轮流量传感器*大流量,流量范围见涡轮流量传感器铭*。信号传输距离:小于250米。安装:涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器接头处(m16×1.5螺纹),用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线:4~20mA输出型放大器对外引线为红线和白线。红线为电源线,白线为信号线。
4~20mA输出型定量控制切削液流量计产品图
D、分体远传显示型
工作电压:外电源供电220VAC信号传输距离:小于250米显示仪瞬时四位:累计总量九位显示显示仪尺寸:横式:160mm×80mm竖式:80mm×160mm显示仪带4~20mA输出并能与计算机连接
分体远传显示型定量控制切削液流量计产品图


切削液流量计型谱

切削液流量计规格选型表

注:DN15~DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”

例如,选用一台法兰连接式非防爆型涡轮流量计测量水,需要脉冲信号输出,管道为DN40,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:LWGY-40(FL) /05/S/S/N/H16


切削液流量计安装方法

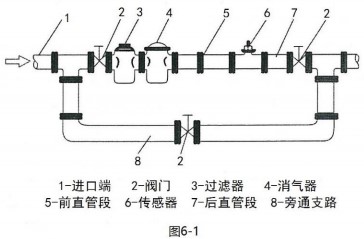

涡轮流量传感器的安装布置简图如图 6-1。

涡轮流量计在出厂时将流量传感器、检测部件、流量显示仪表等组件分开包装,在现场安装的步骤如下:

①检查传感器、检测部件、流量显示仪表的出厂编号(或仪表系数)是否一致,切不可将不同出厂编号(或仪表系数)的组件混合安装,以免影响测量准确度。

②按安装要求将传感器组件装在管路上。

③用螺纹连接方式将检测部件固定在传感器组件上。

④在传感器壳体上安装流量显示仪表组件(整体安装),或将流量显示仪表安装在传感器附件的管路上。

切削液流量计安装方法图


切削液流量计的安装

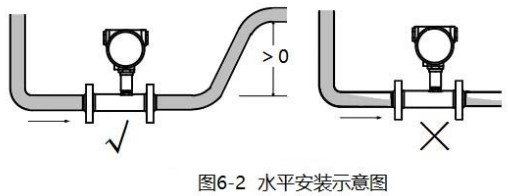

1.在安装涡轮流量传感器时,必须保证满管安装,即管道中充满流体。否则流量测量会受到影响,导致测量误差。水平安装时如图 6-2 示意安装,垂直时如图 6-3 示意安装。

切削液流量计水平安装示意图

2.若流量传感器安装位置位于管线的低点,为防止流体中杂质沉淀滞留,应在其后的管线安装排放阀,定期排放沉淀杂质。

3.流量计一般水平安装,要垂直安装时需在订货时说明。

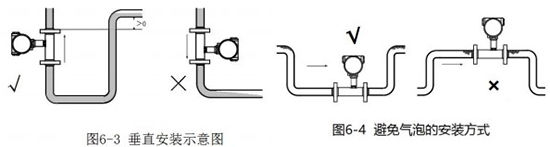

切削液流量计垂直安装示意图

4.流量传感器不应装在水平管线的*高点,以免管线内聚集的气体(如停流时混入空气)停留在流量传感器处不易排出而影响测量。正确安装参见图 6-4 的方式。

5.传感器的安装方式根据规格不同,采用螺纹或者法兰安装。严禁在流量计壳体上进行焊接。焊接时必须将流量计拆离管线。

6.安装流量计前应将管道内的杂物、焊渣、粉尘清理干净。

7.在需要连续运行不能停流的场合,为了检修时不致影响流体的正常输送,建议在流量传感器的安装处,按图 6-1 设置旁通管路和可靠的截止阀,测量时应保证旁通管路无泄漏。

8.流量计安装时,其上、下游应根据使用说明书的要求配置相应长度的直管段。传感器上游端至少有 20 倍公称通径长度的直管段,下游端应不少于 5 倍公称通径长度的直管段。

9.为保证流量计的使用寿命,必须安装过滤器。对于不能停流的,应并联安装两套过滤器,轮流清除杂质,或选用自动清洗型过滤器。

10.安装时注意流体方向,不得反向安装。

11.需要安装流量调节阀的场合,调节阀应安装在流量计的下游处,以减少来自上游的流量干扰,利于流量的调节稳定。上游侧的截止阀测量时应全开,且这些阀门都不得产生振动和向外泄漏。压力表可装在上下游进出口处,温度计应装在下游 5DN 处。对于可能产生逆向流的管线应加装止回阀以防止流体反向流动。

12.流量传感器露天安装时,请做好遮阳和防雨淋措施。

13.流量计外壳设有接地端子,应可靠接地,但不得与强电系统地线共用。

14.现场安装、维护必须遵守“有爆炸性气体时勿开盖”的警告语,并在开盖前关掉外电源。

15.拆装流量计时,对磁感应部分不能碰撞。

16.投入运行前先进行仪表系数的设定。仔细检查,确保仪表接线无误,接地良好,方可送电。

17.涡轮流量计所安装的管道不得对其施加任何应力。

18.进行管道耐压试验时,涡轮流量计不得安装在管道上。

19.流量计显示仪表应可以转动一定角度。

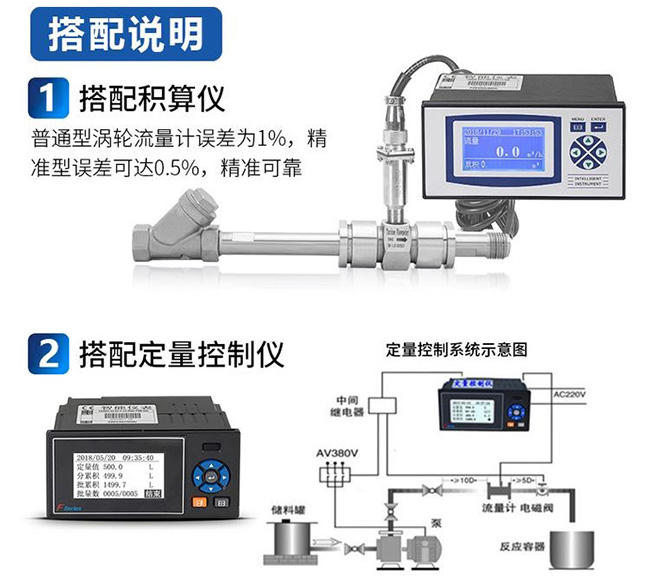

切削液流量计与定量控制仪安装示意图
