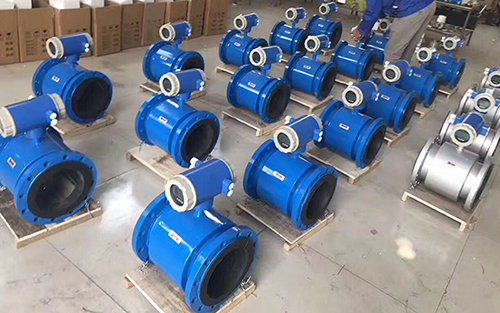

注水流量表
- 品*：JKM/凯铭仪表
- 型号：JKM-LDE
- 测量范围：0.028～205258m³/h
- 精度等级：0.5级、1.0级
- 公称通径：DN10～DN2200
- 适用介质：污水、导电液体
- 工作压力：1.6～6.3MPa
- 工作温度：-20～+200℃
- 供电方式：220V 24V 锂电池
- 订货号：SQR857862PVE

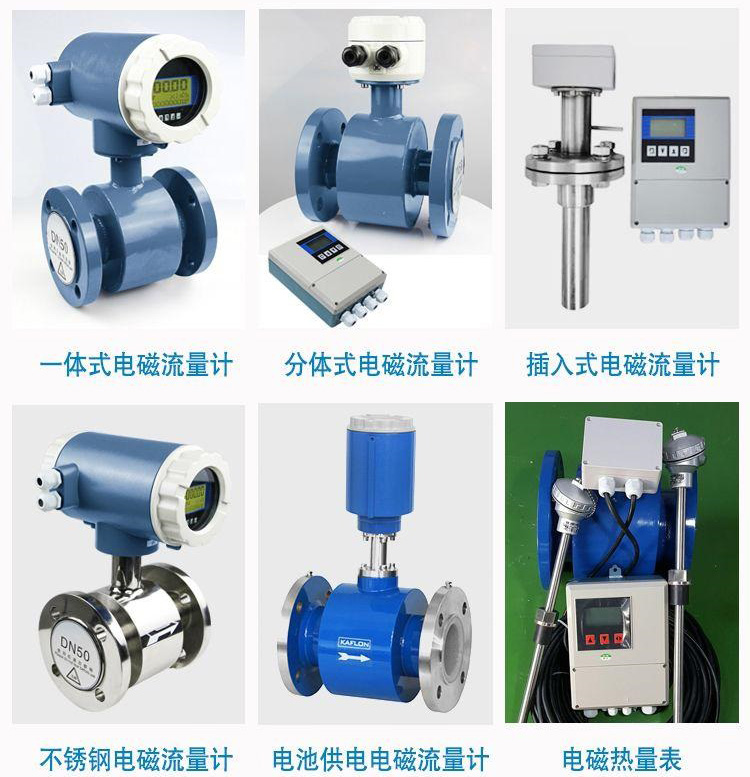

注水流量表产品种类及适用范围
电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成，主要分为两大类：一体型和分离型。
电磁流量计是基于法拉*电磁感应定律原理的流量仪表，用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。
注水流量表产品特点
1.独立性强，测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。
2.结构简单，故障率低，测量管内无活动及阻流部件，不堵塞、无压损。
3.适用范围广，量程比宽，适合导电液体，含有纤维、固体颗粒和悬浮物的液体。
4.安装要求低，直管段要求低（前 5D 后 2D）。
5.工作稳定可靠，采用低频方波励磁，功耗小，零点稳定。
6.输出信号多样性，可输出与流速成正比例的线性模拟信号、数字信号及报警信号。
注水流量表工作原理
流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。
式中：
E---------为电*间的信号电压（v）
B---------磁通密度（T）
d---------测量管内径(m)
V--------平均流速（m/s）
K---------常数
由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。
由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。
注水流量表执行标准及技术参数
1 产品执行标准
产品性能符合电磁流量计行业标准 JB/T9248-2008 及 JJG1033-2007 要求。
2 主要技术指标
注水流量表仪表选型
仪表的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：
1.被测流体名称和其化学性能。
2.*大流量、*小流量和常用流量。推荐：常用流量应选择在 1～3m/s 流速段内，如果不符，请用户调整所选仪表的口径规格。
3.*高工作压力。
4.*高工作温度、*低工作温度。
5.被测流体必须具备一定的导电性，导电率≥5μs/cm。
6.*大流量和*小流量必须符合表 2-1 的数据。
7.实际*高工作压力必须小于流量计的额定工作压力（见传感器铭*）。
8.*高工作温度和*低工作温度必须符合流量计规定的温度要求（见传感器铭*）。
9.确定是否有负压情况存在。
10.电*和衬里材料的选择应满足流体介质的化学性能。
注水流量表公称通径与流量范围
注水流量表电*材料的选择
注水流量表衬里材料的选择
注水流量表外形和安装尺寸
注：除表 2-4 标准连接尺寸和公称压力以外，可依据用户要求，根据用户实际安装位置尺寸，管道公称压力进行非标准设计和制造。
1 转换器的结构和外形尺寸(详见转换器部分)
2 电磁流量计（含传感器）外形及连接尺寸（见图 2-2，表 2-4）
常用规格电磁流量计外形尺寸和法兰连接尺寸
常用规格电磁流量计外形尺寸和法兰连接尺寸
注水流量表正确选择安装位置
正确地选择安装位置和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。选择安装位置时应注意以下问题：
1.测量电*的轴线必须近似于水平方向（与水平线夹角一般为 10°以内）
2.测量管道内必须完全充满液体。
3.流量计的前方*少要有 5×D（D 为流量计内径）长度的直管段，后方*少要有 2×D（D为流量计内径）长度的直管段。
4.流体的流动方向和流量计的箭头方向一致。
5.管道内要有真空会损坏流量计的内衬，需特别注意。
6.在流量计附近应无强电磁场，仪表安装场所的磁场强度应小于 400A/m（避免安装在大型电机或变压器等设备附近）。
7.若测量管道有振动，在流量计的两边应有固定的支座。
8.测量不同介质的混合液时，混合点与流量计之间的距离*少要有 30×D（D 为流量计内径）。
9.为方便今后流量计的清洗和维护，应安装旁通管道。
10.安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，*好用力矩扳手。
11.仪表应避免强烈振动和过大的温度变化，同时要防止腐蚀性液体的滴漏对仪表造成损害。
12.如果安装地点易受阳光曝晒，应当增加遮蔽设施。
13.安装传感器时，应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器，其轴线偏离不超过 2mm。DN65～DN150 其轴线偏离不超过 3mm，≥DN200 其轴线偏离不超过 4mm。
14.法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。
15.紧固仪表螺栓、螺母，其螺纹应完整无损，润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。
16.在传感器邻近管道进行焊接或火焰切割时，要采用隔离措施，防止衬里受热，且必须确认仪表未通电运行，防止损坏仪表。
注水流量表安装方式
应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处。
应安装在管道的上升处。
在开口排放的管道安装，应安装在管道较低处。若管道落差超过 5m，在传感器的下游安装排气阀且传感器的下游应有一定的背压。
应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游。
传感器绝对不能安装在泵的进口处，应安装在泵的出口处。
在测量井内安装流量计的方式：1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀
注水流量表故障分析和现象汇总表
运输与贮存
为防止仪表在转运时受到损伤，在到达安装现场以前，请保持制造厂发运时的包装状态。在存过程中，贮存地点应具备下列条件：
1.防雨防潮；
2.机械振动小，并避免冲击；
3.温度范围-20～60℃；
4.温度低于 80%，*好在 50%左右；
5.贮存使用过的传感器，须先清除附着于衬里和电*表面上的被测介质；
6.露天贮存，仪表性能可能会受影响。
