地下水流量计产品概述
电磁流量计由传感器和转换器两部分构成。它是基于法拉*电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。由于电磁流量计的优点诸多，因此被广泛应用于石油、化工、化纤、冶金、轻纺、造纸、制糖、给排水、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

地下水流量计产品特点

1.独立性强，测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。

2.结构简单，故障率低，测量管内无活动及阻流部件，不堵塞、无压损。

3.适用范围广，量程比宽，适合导电液体，含有纤维、固体颗粒和悬浮物的液体。

4.安装要求低，直管段要求低（前 5D 后 2D）。

5.工作稳定可靠，采用低频方波励磁，功耗小，零点稳定。

6.输出信号多样性，可输出与流速成正比例的线性模拟信号、数字信号及报警信号。

地下水流量计工作原理

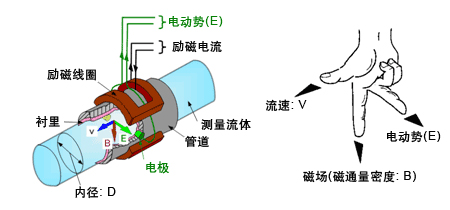

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电*间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

地下水流量计执行标准及技术参数

1 产品执行标准

产品性能符合电磁流量计行业标准 JB/T9248-2008 及 JJG1033-2007 要求。

2 主要技术指标

地下水流量计仪表选型

仪表的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：

1.被测流体名称和其化学性能。

2.*大流量、*小流量和常用流量。推荐：常用流量应选择在 1～3m/s 流速段内，如果不符，请用户调整所选仪表的口径规格。

3.*高工作压力。

4.*高工作温度、*低工作温度。

5.被测流体必须具备一定的导电性，导电率≥5μs/cm。

6.*大流量和*小流量必须符合表 2-1 的数据。

7.实际*高工作压力必须小于流量计的额定工作压力（见传感器铭*）。

8.*高工作温度和*低工作温度必须符合流量计规定的温度要求（见传感器铭*）。

9.确定是否有负压情况存在。

10.电*和衬里材料的选择应满足流体介质的化学性能。

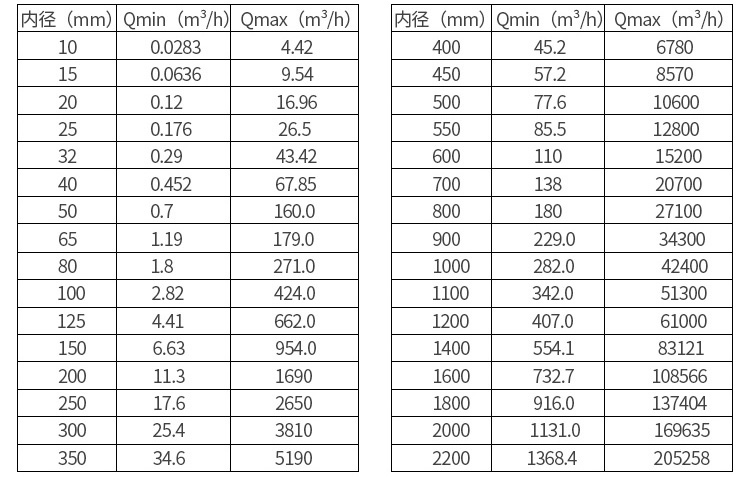

地下水流量计公称通径与流量范围

地下水流量计衬里的选择
1、衬里材料：聚四氟乙烯（F4）
主要性能：是化学性能*稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐高温高流速液氟、液氧、自氧的腐蚀。
*高介质温度一体型：70℃
*高介质温度分离型：100℃ 150℃ （需特殊订货）
适用范围：1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
2、衬里材料：聚全氟乙丙烯（F46）
主要性能：同F4，耐磨性、抗负压能力高于F4。
*高介质温度一体型：70℃
*高介质温度分离型：100℃ 150℃ （需特殊订货）
适用范围：除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
3、衬里材料：聚氟合乙烯（Fs）
主要性能：适用温度上限较聚四氟乙烯低，但成本也较低。
*高介质温度一体型：70℃
*高介质温度分离型：80℃
4、衬里材料：聚氯丁橡胶
主要性能：1、有*好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。
*高介质温度一体型：70℃
*高介质温度分离型：80℃ 120℃ （需特殊订货）
适用范围：水、污水、弱磨损性的泥浆矿浆。
5、衬里材料：聚氨酯橡胶
主要性能：1、耐磨性能*强。2、耐腐蚀性能较差。
*高介质温度一体型：70℃
*高介质温度分离型：80℃
适用范围：中性强磨损的矿浆、煤浆、泥浆。

地下水流量计电*的选择
1、电*材料：不锈钢0Crl8Nil2M02Ti
耐蚀及耐磨性能：用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
2、电*材料：哈氏合金B
耐蚀及耐磨性能：对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
3、电*材料：哈氏合金C
耐蚀及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，Cu下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀。
4、电*材料：钛
耐蚀及耐磨性能：能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fc＋＋、Cu＋＋）时，则腐蚀大为降低。
5、电*材料：钽
耐蚀及耐磨性能：具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和l 50℃以下的硫酸）的腐蚀。在碱中刁；耐蚀。
6、电*材料：铂／钛合金
耐蚀及耐磨性能：几乎能耐一切化学介质，但不适用于王水和铵盐。
7、电*材料：不锈钢涂覆碳化钨
耐蚀及耐磨性能：用于无腐蚀性，强磨损性的介质。
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

地下水流量计正确接线
①励磁电缆可选用中型橡套电缆，其长度与信号电缆一样
②信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。
③信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
④励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型流量计。

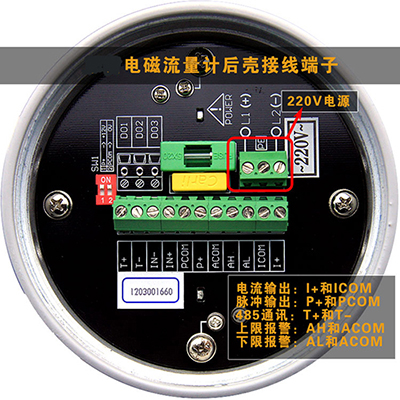

接线：

地下水流量计正确选择安装位置

正确地选择安装位置和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。选择安装位置时应注意以下问题：

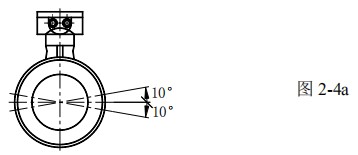

1.测量电*的轴线必须近似于水平方向（与水平线夹角一般为 10°以内）

2.测量管道内必须完全充满液体。

3.流量计的前方*少要有 5×D（D 为流量计内径）长度的直管段，后方*少要有 2×D（D为流量计内径）长度的直管段。

4.流体的流动方向和流量计的箭头方向一致。

5.管道内要有真空会损坏流量计的内衬，需特别注意。

6.在流量计附近应无强电磁场，仪表安装场所的磁场强度应小于 400A/m（避免安装在大型电机或变压器等设备附近）。

7.若测量管道有振动，在流量计的两边应有固定的支座。

8.测量不同介质的混合液时，混合点与流量计之间的距离*少要有 30×D（D 为流量计内径）。

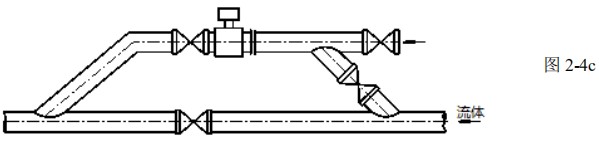

9.为方便今后流量计的清洗和维护，应安装旁通管道。

10.安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，*好用力矩扳手。

11.仪表应避免强烈振动和过大的温度变化，同时要防止腐蚀性液体的滴漏对仪表造成损害。

12.如果安装地点易受阳光曝晒，应当增加遮蔽设施。

13.安装传感器时，应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器，其轴线偏离不超过 2mm。DN65～DN150 其轴线偏离不超过 3mm，≥DN200 其轴线偏离不超过 4mm。

14.法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。

15.紧固仪表螺栓、螺母，其螺纹应完整无损，润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。

16.在传感器邻近管道进行焊接或火焰切割时，要采用隔离措施，防止衬里受热，且必须确认仪表未通电运行，防止损坏仪表。

地下水流量计安装方式

应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处。

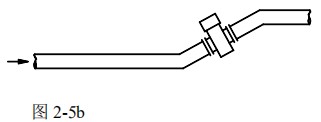

应安装在管道的上升处。

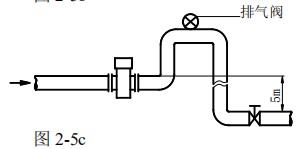

在开口排放的管道安装，应安装在管道较低处。若管道落差超过 5m，在传感器的下游安装排气阀且传感器的下游应有一定的背压。

应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游。

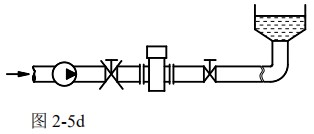

传感器绝对不能安装在泵的进口处，应安装在泵的出口处。

在测量井内安装流量计的方式：1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀
